Avtomobil Qabaq Bufer Bədəninin Enjeksiyon Kalıbı

Avtomobil Ön Bumper Bədəninin Enjeksiyon Kalıbı, avtomobillər üçün ön qoruyucu komponentlər istehsal etmək üçün istifadə edilən avtomobilin xarici hissələri üçün əsas avadanlıq parçasıdır. O, metal ştamplama hissələrindən yüngül plastik hissələrə qədər inkişaf etmişdir. SIKAIDA qəlibləri sabit və davamlı məhsulları təmin edərək, bütün zavod prosesi boyunca ciddi keyfiyyətə nəzarət etməklə qabaqcıl dizayn və istehsal imkanlarını birləşdirir.

Məhsul Təfərrüatları

1. Məhsulun strukturu və funksiyası

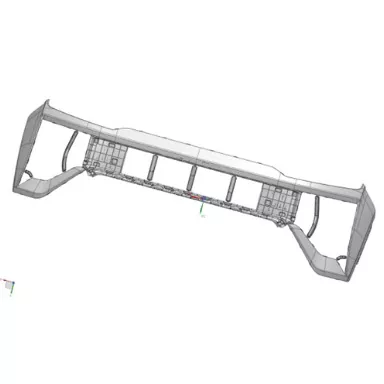

Bu Avtomobil Ön Bamper Bədəninin Enjeksiyon Kalıbı ön bamper örtüklərini istehsal etmək üçün istifadə olunur. Plastik bamper xarici paneldən, yastıqlama materialından və polad çarpazdan ibarətdir. O, iki ayırma xətti tipində mövcuddur: xarici ayırma (görünən ayırma xətti) və daxili ayırma (gizli ayırma xətti, orta və yüksək səviyyəli avtomobillər üçün uyğun). Əsas funksiyalara toqquşmadan mühafizə, komponentlərin quraşdırılması, havalandırma, bəzək və piyadaların mühafizəsi daxildir.

2. Materialın tətbiqi

Bamper PP+EPDM+TD20 sistemindən istifadə edir, əsas material kimi PP, elastikliyi artıran EPDM və möhkəmliyi gücləndirən TD20. Materiallar istehsal və ətraf mühitin mühafizəsi tələblərinə cavab verən yüngül, zərbəyə davamlı, hava şəraitinə davamlı, emal üçün asan, sərfəli və təkrar emal edilə biləndir.

3. Məhsulun spesifikasiyası və dəqiqliyi

Avtomobil Ön Bamper Gövdəsinin Enjeksiyon Kalıbının tipik ölçüləri təxminən 2000 mm × 800 mm × 700 mm, orta divar qalınlığı 3,0 mm və çəkisi 4-5 kq-dır. Ölçü dəqiqliyi ±0,05 mm, səthi bitirmə Ra≤0,4μm, montaj boşluğu 0,5-1 mm və daxili ayırma xəttinin hündürlüyü fərqi ≤0,05 mm-dir.

Məhsulun Xüsusiyyətləri və Tətbiqləri

1. Kalıp Struktur Xüsusiyyətləri

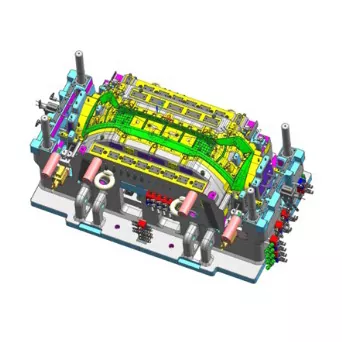

Avtomobil Ön Bumper Bədəninin Enjeksiyon Kalıbı inteqrasiya olunmuş hərəkət edən və stasionar qəlib dizaynını qəbul edir. Kalıp bazası QT500 materialından, boşluq/nüvə isə P20 və ya 718 poladdan hazırlanır. Ayrılıq səthi optimallaşdırılmışdır və daxili ayırma xətti gizlənə bilər. Çox nöqtəli isti qaçış qapısı sistemi, birləşmiş soyutma sistemi, ejektor blok sistemi və sabit nüvəni çəkmə mexanizmi ilə təchiz edilmiş, performansı və emal asanlığını tarazlaşdırır.

2. Tətbiq Üstünlükləri

Avtomobil Ön Bamper Gövdəsinin Enjeksiyon Kalıbı GB17354-1998 standartlarına uyğundur və avtomobilləri aşağı sürətlə toqquşmalarda qoruyur; metal bamperlərdən 40%-dən çox yüngüldür, yanacaq qənaətini artırır; yüksək dizayn azadlığı, güclü funksional inteqrasiya, əla hava müqaviməti və uzun xidmət müddəti təklif edir.

3. Tipik Tətbiqlər

Müxtəlif minik avtomobillərində geniş istifadə olunur: ekonom avtomobillər xarici ayırma xətləri və PP+EPDM+T15 materiallarından istifadə edərək, dəyəri prioritetləşdirir; orta və yüksək səviyyəli avtomobillər daxili ayırma xətləri və PP+EPDM+TD20 materiallarından istifadə edərək estetikaya üstünlük verir; yeni enerji nəqliyyat vasitələri yüngülləşdirmə və ağıllı xüsusiyyətlərə üstünlük verir; Yolsuzluq avtomobilləri və MPV-lər aerodinamika və yolsuzluq qabiliyyətinə üstünlük verirlər.

İstehsal prosesi

1. Kalıp Dizaynı

Məhsul strukturunun təhlili və MOLDFLOW qəlib axını simulyasiyasının optimallaşdırılması vasitəsilə elmi dizaynı təmin etmək üçün ayırma xətləri, qapılar və soyutma kimi əsas mexanizmlərin ətraflı dizaynı həyata keçirilir.

2. Kalıp istehsalı

QT500 qəlib bazası və P20/718H boşluq/nüvə materiallarından istifadə olunur. Dəqiq emal, azotlama istilik müalicəsi və güzgü cilalama qəlib keyfiyyətini təmin edir.

3. Enjeksiyon qəlibi

Materiallar 80-100 ℃ temperaturda 2-4 saat qurudulur, sonra spesifikasiyalara uyğun olaraq enjeksiyonla qəliblənir (qəlibləmə dövrü 10-15 saniyə). Kalıplamadan sonra, qapının çıxarılması, yoxlanılması və qablaşdırılması həyata keçirilir, lazım olduqda səth müalicəsi aparılır.

4. Keyfiyyətə Nəzarət

Tam proses keyfiyyətinə nəzarət məhsulun görünüşünün qüsursuz olmasını, ölçülərin çertyojlara uyğun olmasını və performansın çoxsaylı performans testlərindən keçərək standartlara cavab verməsini təmin edir.

İnkişaf meylləri:

1. Materiallar Texnologiyası

Avtomobilin ön bamper gövdəsinin enjeksiyon qəlibi materialları ağıllı sürməyi dəstəkləmək üçün yüngül (kompozit materiallar), yüksək performans, ətraf mühitə uyğunluq (təkrar emal edilə bilən) və intellektə (ağıllı materiallar) doğru inkişaf edir.

2. Kalıp texnologiyası

Daxili ayırma xətlərinin, çox nöqtəli qızdırıcıların və uyğun soyutma texnologiyalarının geniş tətbiqi qəliblərin avtomatlaşdırılmasını və intellektini yaxşılaşdırır, dövrləri qısaldır və səmərəliliyi artırır.

3. Sənaye Trendləri

Sənaye tələbatı artır, sənaye konsentrasiyası artır, rəqəmsal transformasiya dərinləşir və texnologiya robototexnika kimi sahələrə yayılır.
