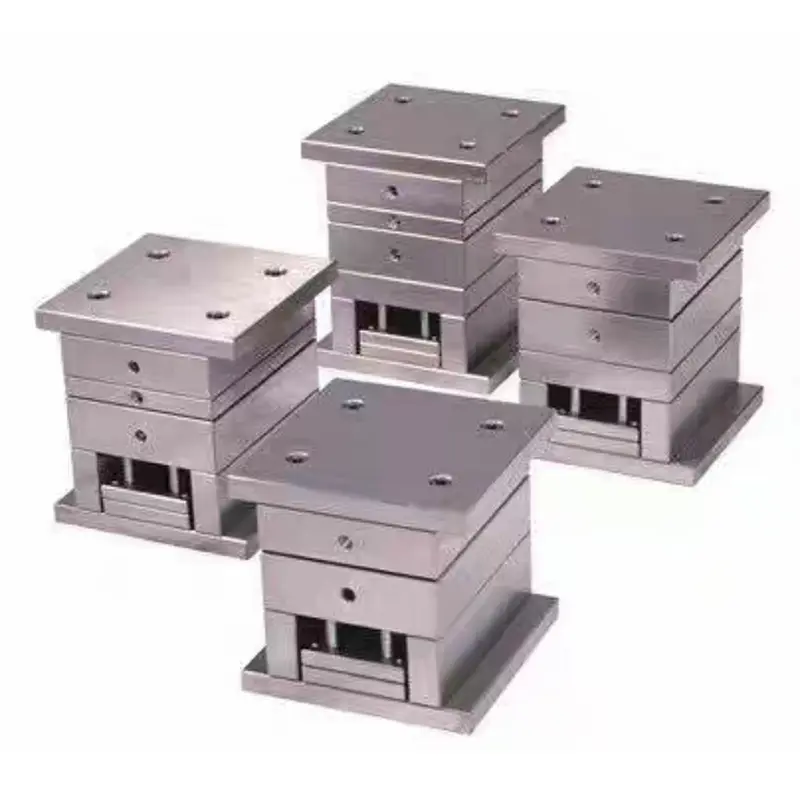

Standart Precision Sadələşdirilmiş Kiçik Qapı Kalıp Baza

Bu Standart Dəqiq Sadələşdirilmiş Kiçik Qapı Kalıp Bazasında ənənəvi incə qapılı qəlib bazalarından optimallaşdırılmış nöqtə qapısı olan üç lövhəli struktur var. Əsas funksiyaları saxlayaraq dizaynı sadələşdirən lazımsız köməkçi mexanizmlər aradan qaldırılır. Ar-Ge, istehsal və keyfiyyətə nəzarəti birləşdirən Çin fabrikində istehsal olunan bu, plastik qəlib sənayesində etibarlı təchizatçıdır. Məhsul sadə formalara və vahid divar qalınlığına malik kütləvi istehsal olunan plastik məhsullar üçün uyğundur. Yüksək xərc-effektivliyi və sabitliyi onu müxtəlif sənaye sahələrində məşhur etmişdir.

Əsas Xüsusiyyətlər

1. Struktur Xüsusiyyətlər

- Üç lövhəli konstruksiya: Dəqiq istiqamətləndirmə üçün bələdçi dirəkləri və kolları olan sabit lövhədən, hərəkət edən lövhədən və ejektor lövhəsindən ibarətdir; kiçik məhsullar üçün uyğun olan nöqtə qapısı, qısa axın yolu, minimal qalıq ilə tək nöqtəli inyeksiya.

- Sadələşdirilmiş Dizayn: Mürəkkəb köməkçi mexanizmləri aradan qaldırır, nəticədə sadə struktur və istehsal xərclərini və mürəkkəbliyi azaldır.

- Standart Dəqiqlik: Ölçü dəqiqliyi ±0,05 mm, səth pürüzlülüyü ≤Ra0,8μm, əlavə emal olmadan ümumi plastik hissələrin tələblərinə cavab verir.

2. Modul Standart Dizayn: Standart Dəqiq Sadələşdirilmiş Kiçik Qapı Kalıbı Baza LKM və HASCO kimi beynəlxalq standartları qəbul edir, 2020 və 2025 kimi ümumi modelləri ilə tez konfiqurasiya və dəyişdirmə imkanı verir; modul dizaynı təmiri asanlaşdırır və xidmət müddətini uzadır.

3. Soyutma Sistemi Dizaynı: Adi soyuducu su dövrə dizaynı emal və texniki xidmətin asanlaşdırılması, sonrakı xərclərin azaldılması ilə yanaşı, soyutma tələblərinə cavab verən orta səmərəlilik və sadə sxem təklif edir.

4. Nöqtə Qapısının Üstünlükləri: Nöqtə qapısının diametri 0,5-2 mm, minimal və asanlıqla çıxarıla bilən işarələr, PP və ABS kimi yaxşı axıcılığa malik plastiklər üçün uyğundur, məhsulun keyfiyyətini təmin edir.

Tətbiqlər

Standart Precision Sadələşdirilmiş Kiçik Qapı Kalıp Bazası kiçik cihaz korpusları və elektron düymələr kimi plastik məhsulların kütləvi istehsalı üçün uyğundur. Sadə formada olan, vahid divar qalınlığı olan və bir çox sənayenin ehtiyaclarını əhatə edən xüsusi görünüş tələbləri olmayan məhsullarla uyğun gəlir.

İqtisadi Üstünlüklər

1. Nəzarət edilə bilən xərclər: Yüksək dəqiqlikli qəlib bazaları material və emal xərclərinə 30%-50% qənaət edərək müştərinin rəqabət qabiliyyətini artırır.

2. Qısa Döngü Müddəti: 2-4 həftəlik istehsal dövrü bazara sürətli reaksiya verməyə imkan verir və məhsulun satışa çıxma müddətini qısaldır.

3. Asan Əməliyyat: Aydın struktur, sadə montaj və texniki xidmət, operatorlar üçün aşağı bacarıq tələbləri, geniş miqyaslı istehsalı asanlaşdıran.

İstehsal prosesi

1. Dizayn Mərhələsi: Plastik məhsulun parametrlərinə əsasən qəlib strukturunu müəyyənləşdirin, uyğun standart qəlib bazasını seçin və əsas proses amillərini nəzərə alaraq UG və Pro/E kimi proqram təminatından istifadə edərək boşluğu və nüvəni layihələndirin.

2. Material seçimi

Standart Həssas Sadələşdirilmiş Kiçik Qapı Kalıp Bazasında 45 polad kimi karbon struktur poladdan istifadə edilir. Bələdçi sütunlar və kollar aşınmaya davamlı poladdan hazırlanır. Boşluq və nüvə P20 (HRC30-35) kimi əvvəlcədən bərkidilmiş qəlib poladdan hazırlanır. Standart hissələr ixtisaslaşmış istehsalçılardan alınır.

3. Emal axını

- Kobud emal: 0,5-1 mm boşluq buraxaraq qəlib boşqabının və boşluğunun kobud emal edilməsi.

- Finish Emalı: Boşluğun CNC emalı, mürəkkəb hissələrin tel kəsilməsi və eyni vaxtda qazma və vurma.

- İstilik müalicəsi: Aşınma müqavimətini artırmaq üçün boşluğun və nüvənin HRC30-35-ə qədər temperlənməsi.

- Səthin təmizlənməsi: boşluğun Ra0.8μm-ə qədər cilalanması.

4. Montaj və sazlama

Standart hissələri və boşluğu/nüvəni yığın, sınaq qəlibləmə və parametrlərin tənzimlənməsi üçün onları enjeksiyon qəlibləmə maşınına quraşdırın. Sınaq qəlibləmə nəticələrinə əsasən boşluğu tənzimləyin və ümumi qüsurları aradan qaldırın.

İnkişaf meylləri

1. Standartlaşdırma və Modulizasiya: Sürətli konfiqurasiya istehsalına nail olmaq və çatdırılma dövrlərini qısaltmaq üçün standartlaşdırmanı təkmilləşdirin.

2. Ağıllı İstehsalat: emal dəqiqliyini və səmərəliliyini artırmaq üçün rəqəmsal avtomatlaşdırma texnologiyasının birləşdirilməsi.

3. Yüksək Səmərəli Soyutma: Xərclərə nəzarət edərkən soyutma səmərəliliyini artırmaq üçün optimallaşdırılmış su kanalı sxemi.

4. Yüngül və Uzunömürlü: Çəki azaltmaq, aşınma müqavimətini artırmaq və xidmət müddətini artırmaq üçün optimallaşdırılmış struktur və materiallar.

Tez-tez verilən suallar

S1: Standart Precision Sadələşdirilmiş Kiçik Qapı Kalıp Bazası hansı plastik məhsullar üçün uyğundur?

A1: Kiçik və orta ölçülü plastik hissələr üçün uyğundur, məsələn, cihaz korpusları, elektron məhsul düymələri, gündəlik tələbat qabları, dəftərxana ləvazimatı aksesuarları və s. Nisbətən sadə formalara, vahid divar qalınlığına və görünüş üçün aşağı tələblərə malik kütləvi istehsal məhsulları üçün xüsusilə uyğundur.

2-ci sual: Sadələşdirilmiş qəlib əsasları ilə yüksək dəqiqlikli qəlib əsasları arasındakı əsas fərq nədir?

A2: Əsas fərqlər strukturun mürəkkəbliyində, dəqiqlik səviyyəsində və səthin keyfiyyət tələblərindədir. Sadələşdirilmiş qəlib əsasları mürəkkəb köməkçi mexanizmləri aradan qaldırır, standartlaşdırılmış sadə strukturu qəbul edir, ±0,05 mm daxilində ölçü dəqiqliyinə nəzarət edir və Ra0,8μm və ya daha az səth pürüzlülüyünü tələb edir. Xərc adətən yüksək dəqiqlikli qəlib bazalarından 30%-50% aşağıdır.

S3: Nöqtə qapılarının üstünlükləri hansılardır?

A3: Nöqtə qapıları kiçik diametrə (adətən 0,5-2 mm) malikdir, nəticədə çıxarmaq asan olan və məhsulun görünüşünə təsir etməyən daha kiçik qapı işarələri yaranır. Proses daha qısadır, bu kiçik məhsulların tam doldurulması üçün faydalıdır və xüsusilə PP, ABS və PS kimi yaxşı axıcılığa malik plastik materiallar üçün uyğundur.

S4: Kalıp istehsal dövrü nə qədərdir?

A4: Standart Dəqiq Sadələşdirilmiş Kiçik Qapı Kalıp Bazasının istehsal dövrü adətən 2-4 həftədir. Sadə strukturu və daha az emal addımları sayəsində istehsal dövrü yüksək dəqiqlikli mürəkkəb qəliblərlə müqayisədə 30%-50% qısaldıla bilər ki, bu da bazar tələblərinə sürətli cavab verməyə imkan verir.

S5: Müvafiq qəlib əsas xüsusiyyətlərini necə seçmək olar?

A5: Düzgün qəlib əsas spesifikasiyalarının seçilməsi məhsulun ölçüsü, enjeksiyon qəlibləmə maşınının modeli və istehsal həcmi tələbləri kimi amillərin nəzərə alınmasını tələb edir. Ümumi spesifikasiyalara 2020, 2025, 3030 və 4040 kimi modellər daxildir. Ümumiyyətlə məhsulun ölçüsünün qəlib boşluğunun ölçüsünün 80%-i daxilində olması uyğundur. Kalıbın əsas spesifikasiyalarını məhsulun maksimum xarici ölçülərinə və müvafiq ehtiyata əsaslanaraq seçmək tövsiyə olunur.
