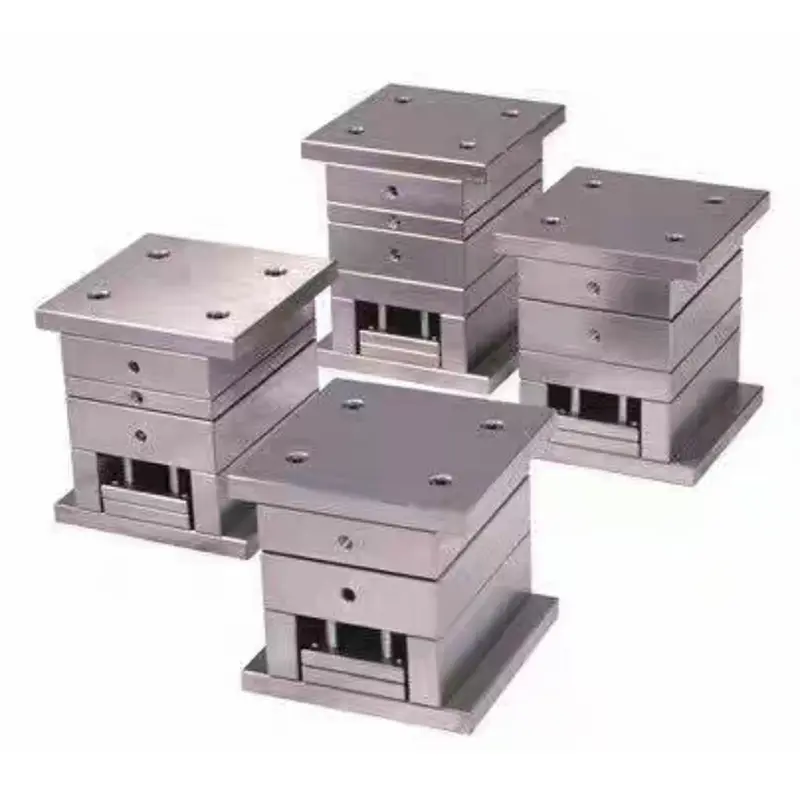

Ultra Yüksək Dəqiqlikli Böyük Qapı Kalıbı Baza

SIKAIDA Ultra Yüksək Dəqiqlikli Böyük Qapı Kalıbı Bazası, geniş miqyaslı, yüksək dəqiqlikli inyeksiya qəliblərinin ehtiyaclarına cavab verən iki lövhəli inyeksiya qəlibləri üçün xüsusi olaraq hazırlanmışdır. Kalıbın struktur dəstəyi olaraq səmərəli və sabit istehsalı təmin edir. Etibarlı təchizatçı kimi SIKAIDA, qlobal müştərilər üçün həllər təqdim etmək üçün Çində Ar-Ge, istehsal, sınaq və satış sonrası xidməti birləşdirən peşəkar fabrikə malikdir.

Məhsul Təfərrüatları

1. Yüksək Dəqiqlik Dizayn Standartları

- Ölçü Dəqiqliyi: ±0,005 mm daxilində əsas cütləşmə səthləri, ± 0,002 mm daxilində bələdçi sistemi, komponentin uyğunluğunu təmin edir.

- Düzlük: 0,02 mm/m daxilində yuxarı və aşağı lövhə paralelliyi, enjeksiyonun gərginliyi altında qeyri-bərabər deformasiyanın qarşısını alır.

- Mövqe Dəqiqliyi: Bələdçi sütun çuxurunun mövqeyi ±0.01mm, pin çuxurunun yeri ±0.008mm, hərəkət edən və sabit qəliblərin dəqiq hizalanmasını təmin edir.

2. Böyük miqyaslı struktur dizaynı

- Spesifikasiyalar: 400mm × 400mm-dən 1200mm × 800mm-ə qədər olan qəliblərə uyğundur, geniş miqyaslı injection qəlibləmə ehtiyaclarını əhatə edir.

- Qalınlığın optimallaşdırılması: Sonlu elementlərin təhlili divar qalınlığını optimallaşdırır, gücü və material qənaətini balanslaşdırır.

- Gücləndirilmiş Struktur: Daxili mesh gücləndirici qabırğalar uzunmüddətli sabitliyi təmin edərək, enjeksiyon təzyiqinin deformasiyasına müqavimət göstərir.

3. Yüksək Sərtlikli Bələdçi Sistem

- Bələdçi Sütunlar və Buşinqlər: Səthi bərkitmə, aşağı sürtünmə, yüksək aşınma müqaviməti, xidmət müddətini uzadan SKD61 materialı.

- Bələdçi Dəqiqliyi: 0,01-0,02 mm boşluqlu dörd sütunlu bələdçi, qəliblərin yanlış hizalanmasının qarşısını alır.

- Sıfırlama Sistemi: Dəqiq sıfırlama çubuğu kalıbın ardıcıl bağlanmasını təmin edir, qırıntıların sayını azaldır.

4. Yüksək Səmərəli Soyutma Sistemi

- Soyuducu Suyu Dövr: 3D çap uyğun soyutma səmərəliliyi 30%-dən çox artırır və soyutma müddətini qısaldır.

- Temperaturun Nəzarət Dəqiqliyi: ±1℃, məhsulun ölçü sabitliyini təmin edir və deformasiyanın qarşısını alır.

- Sürətli Sirkulyasiya: Optimallaşdırılmış su dövrə sxemi enjeksiyon qəlibləmə dövrünün müddətini 20-25% qısaldır.

5. Dəqiq Yerləşdirmə və Sıxma Sistemi

- Mövqeləşdirmə Sistemi: Yerləşdirmə sancaqları və kollar H7/g6 uyğunluq dəqiqliyinə malikdir və dəqiq yerləşdirməni təmin edir.

- Sıxma Mexanizmi: Boşalmaya qarşı dizaynı olan yüksək möhkəm boltlar vahid sıxma qüvvəsini təmin edir və kalıbın zədələnməsinin qarşısını alır.

- Təhlükəsizlik Mühafizəsi: Daxili limit açarları səhv işləmənin qarşısını alır və istehsal təhlükəsizliyini təmin edir.

Əsas Xüsusiyyətlər

1. Ultra Yüksək Dəqiqlik: Yüksək dəqiqlikli məhsulların tələblərinə cavab verən beynəlxalq qabaqcıl səviyyəyə çatır.

2. Güclü Sabitlik: Yüksək intensivlikli istehsal üçün uyğun olan optimallaşdırılmış dizayn və material seçimi.

3. Yüksək Səmərəlilik və Enerjiyə Qənaət: İstehsal dövrünü qısaldır və istehsal səmərəliliyini artırır.

4. Davamlı: Yüksək aşınma müqaviməti və korroziyaya davamlılıq, dəyişdirmə xərclərini azaldır.

Tətbiq Sahələri

Ultra Yüksək Həssaslıqlı Böyük Qapı Kalıbı Baza müxtəlif sənaye sahələrində yüksək keyfiyyətli istehsala dəstək verən avtomobil interyerləri, məişət texnikası korpusları və elektron məhsullar kimi geniş miqyaslı dəqiqlikli enjeksiyon qəlibləmə tətbiqlərində geniş istifadə olunur.

İstehsal prosesinin təqdimatı

1. Dizayn Təhlili və Simulyasiya

- Quruluşun, istilik keçiriciliyinin və enjeksiyon qəlibləmə prosesinin CAE simulyasiyası ağlabatan dizaynı təmin edir.

- Kalıp axınının təhlili su kanallarını optimallaşdırır və qəlibləmə qüsurlarını proqnozlaşdırır; Sonlu elementlərin təhlili gücü və sərtliyi yoxlayır.

2. Dəqiq emal prosesi

- Kobud emal (CNC portal freze, dəqiqlik 0,1 mm) → Finiş emal (yüksək sürətli CNC, Ra≤0,8μm).

- Xüsusi emal (mürəkkəb səthlər üçün EDM) + dəqiq daşlama + əl ilə bitirmə dəqiqliyi təmin edir.

3. İstilik müalicəsi və Səthi müalicə

Temperatur müalicəsi (HRC28-32), səthin bərkidilməsi (bələdçi sütunlar və kollar HRC48-52), korroziyaya qarşı müalicə pas müqavimətini artırır.

4. Dəqiq montaj və ayıklama: Ultrasonik təmizləmə → dəqiq montaj → koordinat ölçmə maşını (CMM) yoxlaması → T0 sınaq qəlibləmə, dəqiqlik və sabitliyi təmin edir.

İnkişaf meylləri:

1. Ağıllı İnteqrasiya

Sensorlar real vaxt rejimində monitorinq üçün Ultra Yüksək Dəqiqlikli Böyük Qapı Kalıp Bazasına daxil edilmişdir; Süni intellekt proses parametrlərini optimallaşdırır, avadanlıqların saxlanmasını proqnozlaşdırır və dayanma xərclərini azaldır.

2. Additive Manufacturing Innovation

Konformal soyutma və inteqrasiya olunmuş qəlibləmə ilə 3D çap; topologiyanın optimallaşdırılması yüngül çəkiyə nail olur (30% çəki azaldılması).

3. Yüksək Səmərəli İstehsal Texnologiyası

Sürətli qəlib sıxma (qəlib dəyişdirmə müddətində 50% azalma), avtomatlaşdırılmış istehsal xətlərinə uyğunlaşma və proses parametrlərinin böyük dataya əsaslanan optimallaşdırılması.

Tez-tez verilən suallar:

S1: Ultra Yüksək Dəqiqlikli Böyük Qapı Kalıp Bazasının əsas materialları hansılardır?

A1: Kalıp bazasının əsas materialı yüksək keyfiyyətli karbon struktur poladdır 45 # və ya 50 #; bələdçi sütunlar və kollar SKD61 və SUJ2 kimi daşıyıcı çeliklərdən istifadə edir; bəzi yüksək səviyyəli tətbiqlərdə əvvəlcədən bərkidilmiş qəlib polad P20 və ya 738H istifadə olunur.

S2: Kalıp bazasının tipik istehsal dövrü nədir?

A2: Mürəkkəblikdən və ölçüdən asılı olaraq, istehsal dövrü ümumiyyətlə 15-45 gündür. Standart qəlib əsasları 15-20 gün çəkir, qeyri-standart xüsusi hazırlanmış qəlib əsasları isə bütün dizayn, emal, istilik müalicəsi, montaj və sınaq prosesi daxil olmaqla 30-45 gün tələb edir.

Q3: Kalıp bazasının dəqiqliyini və sabitliyini necə təmin etmək olar?

A3: Dəqiqlik aşağıdakı tədbirlər vasitəsilə təmin edilir: ① Ciddi istilik müalicəsi prosesi materialın dayanıqlığını təmin edir; ② Dəqiq emal avadanlığı emal dəqiqliyini təmin edir; ③ Tam ​​sınaq sistemi yekun dəqiqliyi yoxlayır; ④ Pas və korroziyanın qarşısının alınması uzunmüddətli dəqiqliyi təmin edir.

4-cü sual: Ultra Yüksək Dəqiqlikli Böyük Qapı Kalıbı Bazası hansı injection qəlibləmə prosesləri üçün uyğundur?

A4: Bu qəlib bazası müxtəlif enjeksiyon qəlibləmə prosesləri üçün uyğundur, o cümlədən yüksək təzyiqli enjeksiyon qəlibi, aşağı təzyiqli enjeksiyon qəlibi, iki rəngli inyeksiya qəlibi və IMD (Qəf İçi Dekorasiya) və yüksək görünüş keyfiyyəti və dəqiq ölçü dəqiqliyi tələb edən məhsullar üçün xüsusilə uyğundur.

S5: Kalıp bazasını necə saxlamaq və ona qulluq etmək olar?

A5: ① Bələdçi sütunların və bələdçi qollarının yağlanmasını mütəmadi olaraq yoxlayın və vaxtında yağ əlavə edin; ② Kalıbın çərçivəsini təmiz saxlayın və qalıq yapışqan və zibilləri vaxtında təmizləyin; ③ Dəqiqliyi mütəmadi olaraq yoxlayın və hər hansı anormallıq aşkar edilərsə, onu vaxtında tənzimləyin; ④ Pas əleyhinə yağ çəkin və uzun müddət istifadə edilmədikdə düzgün saxlayın.
