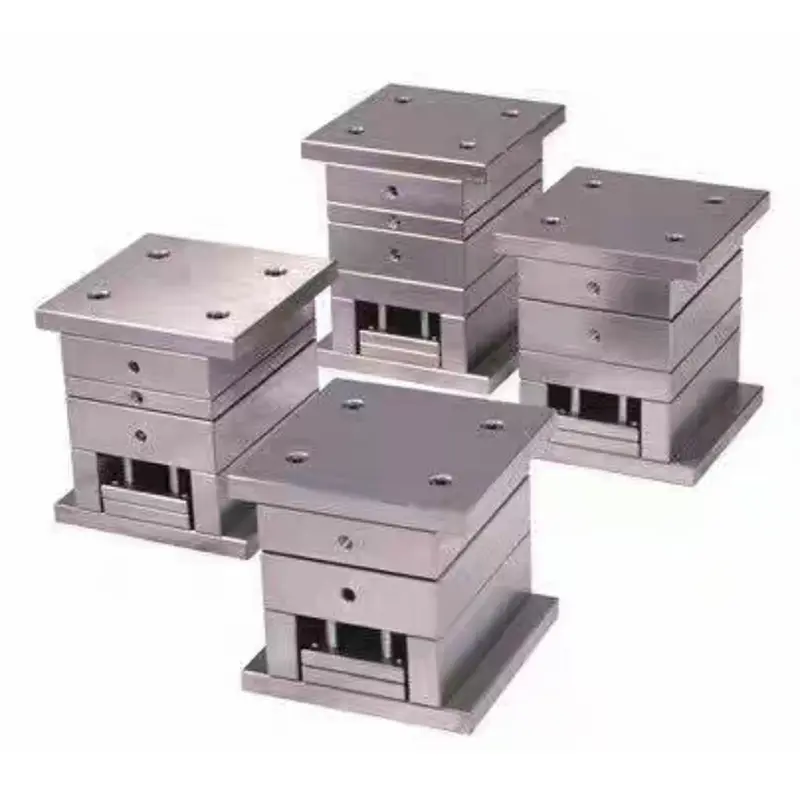

Ultra yüksək dəqiqlikli kiçik qapı qəlib bazası

SIKAIDA Ultra Yüksək Dəqiqlikli Kiçik Qapı Kalıbı Baza, elektronika, avtomobil, tibb və optika sənayesində yüksək dəyərli komponentlərin istehsalı üçün uyğun olan üç lövhəli inyeksiya qəlibləri üçün nəzərdə tutulmuşdur. Qaynaq xətləri və ya büzülmə izləri olmadan yüksək keyfiyyətli, ardıcıl qəlibləmə əldə etmək üçün yüksək sərtlik, mikron səviyyəli yerləşdirmə, sabit temperatur nəzarəti və avtomatlaşdırılmış ejeksiyon texnologiyasını birləşdirir. Kalıp bazası unikal iynə klapan tipli isti qaçış dizaynından istifadə edir, çox nöqtəli inyeksiyaya və ərimə axınına dəqiq nəzarət etməyə imkan verir, qüsursuz məhsulları təmin edir və onu yüksək səviyyəli istehsalda əsas avadanlıq parçasına çevirir.

Əsas Texniki Xüsusiyyətlər

1. Yüksək Dəqiqlikli Bələdçi Sistemi

Ultra Yüksək Dəqiqlikli Kiçik Qapı Kalıbı Bazasında yüksək dəqiqlikli diyircəkli bələdçilərdən və xətti sürüşmələrdən istifadə olunur, bu da dəqiq yeraltı bələdçi kolları ilə birlikdə qəlibin hamar açılmasını və bağlanmasını və yüksək təkrarlanmasını təmin edir. Boşluq 0,01 mm daxilində idarə olunur, bələdçi boşluğundan qaynaqlanan flaş və burr qüsurlarını effektiv şəkildə aradan qaldırır.

2. Ağıllı Temperatur Nəzarət Sistemi

Çox nöqtəli temperatur sensorlarını və ağıllı idarəetmə modulunu birləşdirərək, qəlib temperaturunun dəqiqliyi ±1℃ daxilində idarə olunur. Müstəqil zonanın temperatur nəzarəti məhsulun müxtəlif hissələri üçün temperaturun dəqiq tənzimlənməsinə, ərimə axınının optimallaşdırılmasına və qalıq stressin azaldılmasına imkan verir.

3. İynəli Valf İsti Qaçış Sistemi

Yüksək dəqiqlikli iynə klapanlı isti qaçış sistemindən istifadə edərək, çox nöqtəli inyeksiya və ardıcıl idarəetmə imkanı verir. İğne klapanının açılması cavab müddəti ≤0,1 saniyədir, ərimənin geri axmasının və gərilmənin qarşısını effektiv şəkildə alır, yüksək şəffaflıq və sərt görünüş tələbləri olan məhsullar üçün uyğundur.

4. Yüksək Sərtlikli Struktur Dizaynı

Ultra Yüksək Dəqiqlikli Kiçik Qapı Kalıbı Bazası yüksək möhkəm lehimli poladdan istifadə edir, gərginliyi aradan qaldıran tavlamadan keçir və təkmilləşdirilmiş dizayn üçün optimallaşdırılmış qabırğa düzümü və sonlu element analizini özündə birləşdirir. Bu, yüksək təzyiqli enjeksiyon altında minimal deformasiyaya, sıxma qüvvəsinin vahid paylanmasına və qəlibin ömrünün uzadılmasına səbəb olur.

5. Avtomatlaşdırılmış Ejeksiyon Sistemi

Dəqiq sinxron ejeksiyon mexanizmi ilə təchiz edilmiş, atma sürəti və vuruş dəqiq tənzimlənir. Özünü yağlayan bələdçilər hamar, tıxacsız boşalma, vahid sökmə qüvvəsi və məhsulun deformasiyası və zədələnmə risklərini azaldır.

Məhsul Tətbiqləri:

1. Elektronika və Rabitə: Mobil telefon çərçivələri, birləşdiricilər, qızdırıcılar

2. Avtomobil Sənayesi: Sensorlar, idarə panelləri, işıqlandırma komponentləri

3. Tibbi Cihazlar: Şprislər, qan ayırıcılar, diaqnostik avadanlıqlar

4. Optik komponentlər: Linzalar, filtrlər, displey panelləri

İstehsal prosesi:

1. Dizayn Təhlili və Simulyasiya

Moldflow və ANSYS kimi peşəkar CAE proqram təminatından istifadə etməklə qəlib axını, struktur gücü və termodinamik analizlər qəlibləmə risklərini proqnozlaşdırmaq və qaçış və soyutma sisteminin düzülməsini optimallaşdırmaq üçün həyata keçirilir.

2. Dəqiq emal

- Kobud emal: Böyük CNC freze maşınları, bitirmə üçün ehtiyat buraxaraq, istinad səthlərini və konturlarını emal edir.

- İstilik müalicəsi: Əsas komponentlər materialın dayanıqlığını və mexaniki xassələrini təmin etmək üçün istiləşmə və gərginlik aradan qaldırıcı yumşalmadan keçir.

- Finish Emalı: Yüksək sürətli CNC emal, Ra 0.8μm səth pürüzlülüyü ilə yüksək dəqiqlikli səthlərə nail olur.

- Səthin təmizlənməsi: Açar birləşən səthlər hamar və aşınmaya davamlı hərəkət edən hissələri təmin etmək üçün dəqiq daşlama və cilalamadan keçir.

3. Montaj və sazlama

- Komponent montajı bərkidici elementin əvvəlcədən yüklənməsini idarə etmək üçün fırlanma anı açarlarından istifadə edir.

- Hidravlik, temperatur nəzarəti və ejeksiyon sistemlərinin müstəqil şəkildə düzəldilməsi normal işləməyi təmin edir.

- T0 sınaq qəlibləmə proses parametrlərini optimallaşdırır və məhsul standartlara cavab verənə qədər kalıbı təmir edir.

İnkişaf meylləri

1. Ağıllı İnteqrasiya

Avadanlıqların qarşılıqlı əlaqəsi, məlumatların əldə edilməsi və prosesin özünü optimallaşdırılmasına nail olmaq üçün IoT və AI texnologiyalarını dərindən inteqrasiya edir. Ultra-Yüksək Dəqiqlikli Kiçik Qapı Kalıp Bazasının istehsal səmərəliliyini və məhsulun dayanıqlığını yaxşılaşdıraraq proqnozlaşdırıcı texniki xidmət və anomaliya siqnallarını dəstəkləyir.

2. Mikro-köpükləmə Texnologiyası Tətbiqi

Superkritik maye enjeksiyon sistemi ilə birlikdə, yüngülləşdirmə və təkmilləşdirilmiş səth keyfiyyətinə nail olur, qalın divarlı məhsullarda büzülmə problemini həll edir və material istifadəsini 30% -dən çox azaldır.

3. Rəqəmsal Twin Tətbiqi

Proses parametrlərini optimallaşdırmaq və virtual mühitdə uğursuzluqları proqnozlaşdırmaq, sınaq qəliblərinin sayını azaltmaq və inkişaf dövrünü qısaltmaq üçün virtual qəlib sistemi qurulmuşdur.

4. Additive Manufacturing Integration

Metal 3D çap texnologiyası mürəkkəb soyuducu su kanallarının və isti qaçış qurğularının istehsalına, ənənəvi emal məhdudiyyətlərini aşmağa, soyutma səmərəliliyini yaxşılaşdırmağa, istehsal dövrünü qısaltmağa və enerji istehlakını azaltmağa tətbiq edilir.

Tez-tez verilən suallar

1-ci sual: Ultra Yüksək Dəqiqlikli Kiçik Qapı Kalıp Bazası ilk növbədə hansı injection qəlibləmə növləri üçün uyğundur?

A1: Kiçik qapı qəlib bazaları elektron birləşdiricilər, optik linzalar və tibbi cihaz korpusları kimi ciddi görünüş tələbləri olan yüksək dəqiqlikli plastik hissələrin qəliblənməsi üçün xüsusilə uyğundur. Onlar xüsusilə qaynaq xətləri, büzülmə izləri və yüksək səth keyfiyyəti tələb edən məhsullar üçün uyğundur.

Q2: Kiçik bir qapı qəlib bazasından istifadə edərkən istehsal dövrü nədir?

A2: Kiçik qapı qəlibi bazası üçün inkişaf dövrü məhsulun mürəkkəbliyindən və dəqiqlik tələblərindən asılı olaraq adətən 4-8 həftədir. İlkin sərmayənin daha yüksək olmasına baxmayaraq, onun yüksək istehsal səmərəliliyi və yüksək məhsul keyfiyyəti əhəmiyyətli uzunmüddətli iqtisadi səmərəlilik ilə nəticələnir.

S3: Ənənəvi qəliblərlə müqayisədə incə qapılı qəlib bazalarının üstünlükləri hansılardır?

A3: Ənənəvi qəliblərlə müqayisədə, incə qapılı qəlib bazaları daha yüksək məhsul dəqiqliyi, daha yaxşı səth keyfiyyəti, daha yüksək istehsal səmərəliliyi və daha yüksək avtomatlaşdırma dərəcəsi kimi üstünlüklər təklif edir. İğnə klapanının isti qaçış sistemi məhsulun qüsurlarından effektiv şəkildə qaçınır, emaldan sonrakı mərhələləri azaldır və materialdan istifadəni yaxşılaşdırır, bu da onu yüksək həcmli, yüksək keyfiyyətli istehsal ehtiyacları üçün xüsusilə uyğun edir.
