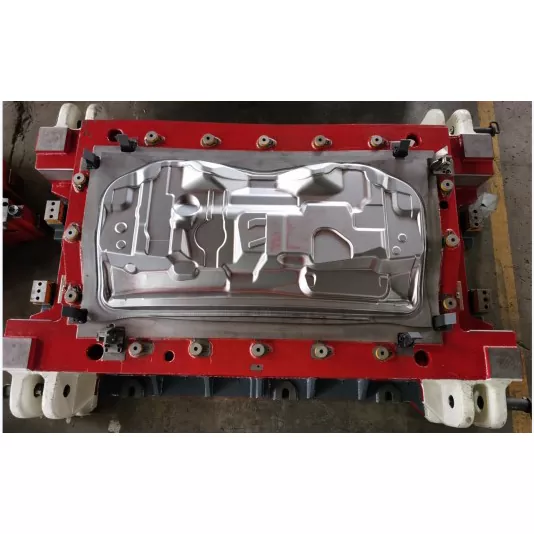

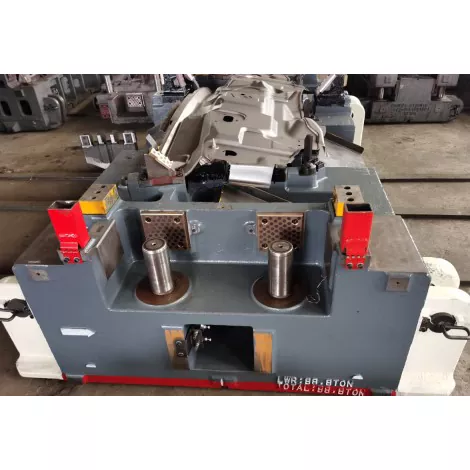

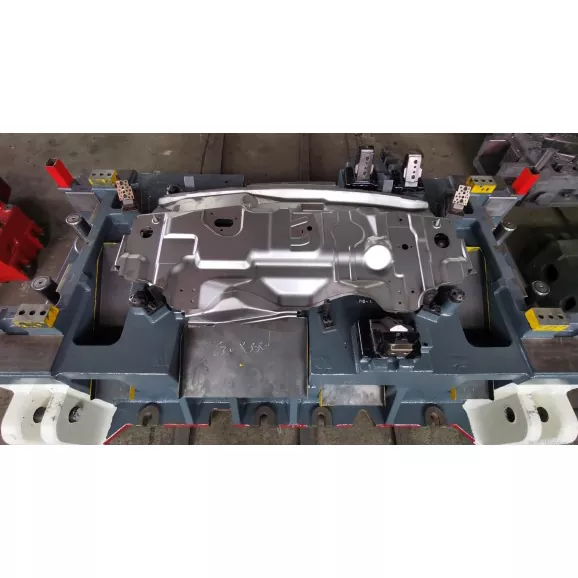

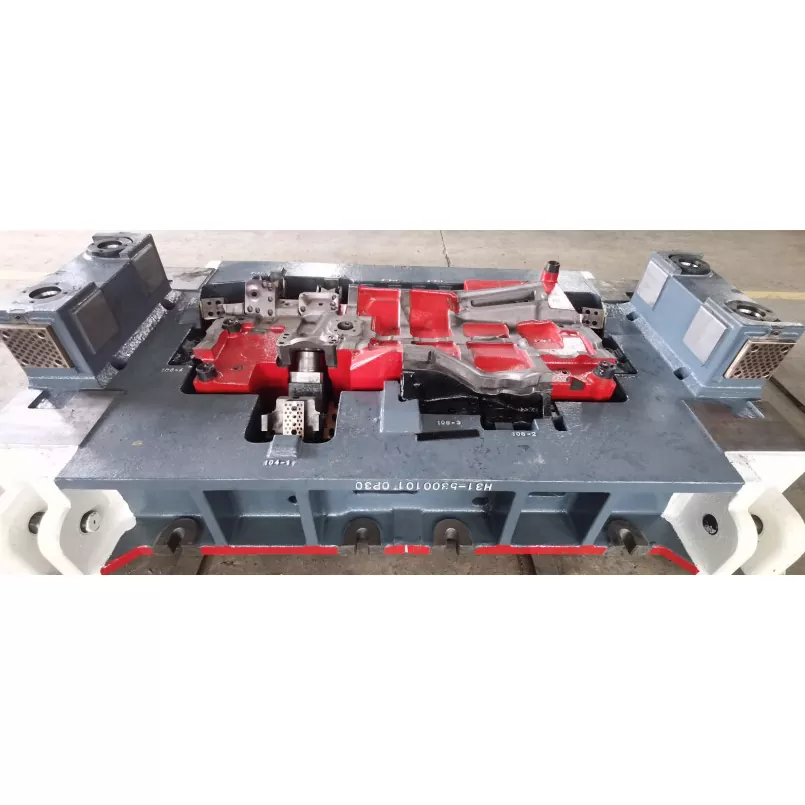

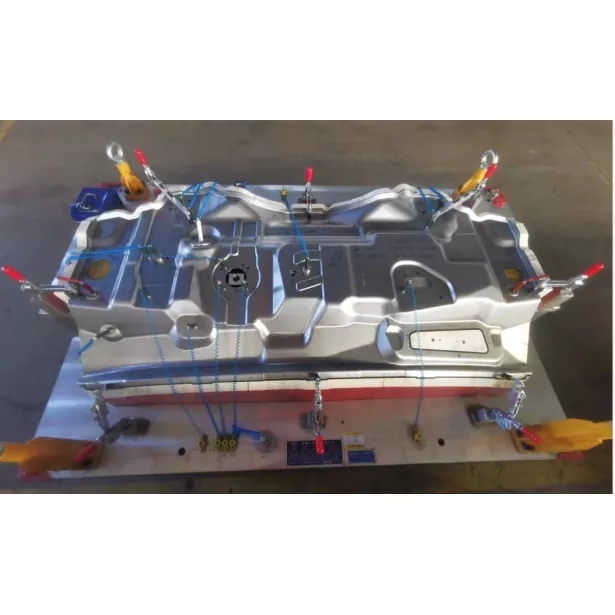

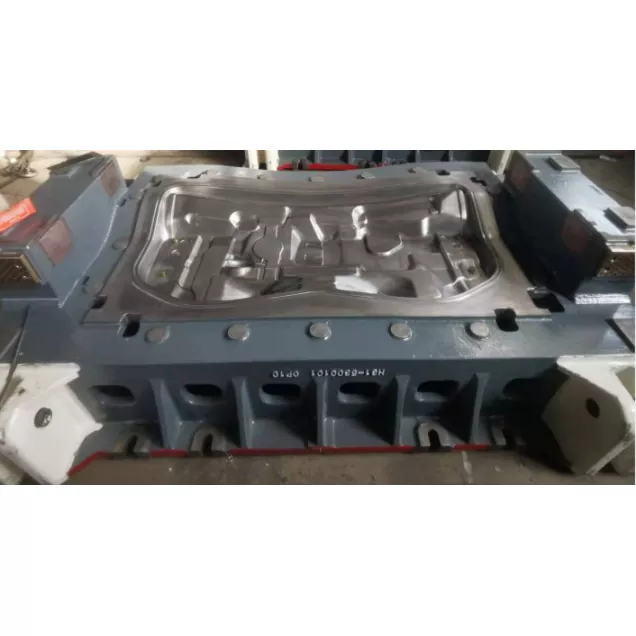

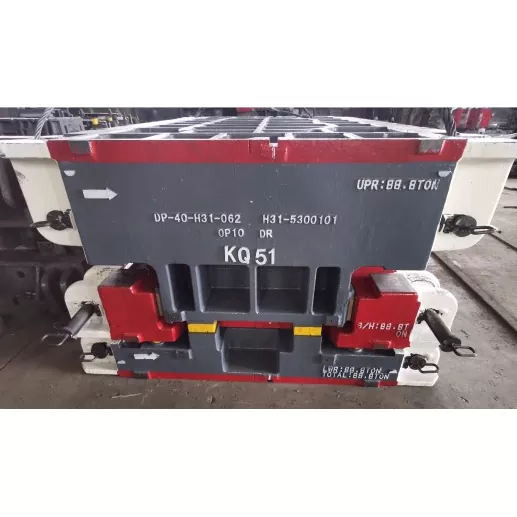

Avtomobil Ön Panel Yığıncağı Ştamplama Kalıpları

SIKAIDA Avtomobil Ön Panel Yığıncağı Ştamplama Kalıpları müstəqil olaraq hazırlanmış yüksək səviyyəli dəqiq avadanlıqdır, ön panel birləşmələrinin kütləvi istehsalı üçün uyğundur. Ön panel montajının (böyük gövdə panelləri) mürəkkəb strukturuna və yüksək tələblərinə cavab verən kalıp əsas istehsal problemlərini həll etmək üçün qabaqcıl texnologiyaları birləşdirir. Zavod peşəkar avadanlıqla və kalıp keyfiyyətinin standartlara cavab verməsini təmin etmək üçün xüsusi komanda ilə təchiz edilmişdir.

Məhsul Təfərrüatları

1. Böyük Bədən Paneli Strukturunun Formalaşdırılması

Material axınına və uzanmasına dəqiq nəzarət, ±0,1 mm daxilində əsas ölçü dəqiqliyi, düzlük xətası ≤0,15 mm/m; dərin rəsm sahələrində material qüsurlarının qarşısını almaq və məhsuldarlığı artırmaq üçün çox keçidli mütərəqqi formalaşdırma tətbiq olunur.

2. Kompleks Əyri Səth Formalaşdırma Texnologiyası

Avtomobil Ön Panel Yığıncağı Ştamplama Kalıpları hiperboloid formalaşması və tənzimlənən profil strukturundan istifadə edir. CAE təhlili və prosesin optimallaşdırılması ilə birlikdə qırış və çatlama kimi problemləri həll edir, ±0,05 mm daxilində səth dəqiqliyinə nail olur, bitişik komponentlərlə uyğunluğu təmin edir.

3. İnteqrasiya edilmiş gücləndirici şüa dizaynı

Ön panel və möhkəmləndirici şüa yüksək möhkəm materiallara uyğunlaşaraq və möhkəmləndirici şüanın həndəsi dəqiqliyini (düzlük ≤0,1mm/m, paralellik ≤0,15mm) təmin edərək, split-boşluq texnologiyasından istifadə etməklə inteqrasiya olunub.

4. Çoxkomponentli inteqrasiya olunmuş formalaşdırma

Çox komponentli formalaşdırmanı tək ştamplama əməliyyatında tamamlayan bir çox proseslər inteqrasiya olunur; modul dizayn və sürətli qəlib dəyişikliyi çox spesifikasiyalı istehsala uyğunlaşır, materialdan istifadə nisbətinə ≥80% nail olur və istehsalın səmərəliliyini artırır.

5. Yüksək Dəqiqlik və Təhlükəsizlik Performansı

Yüksək dəqiqlikli bələdçilik və təzyiq rəyinə nəzarət ±0,05 mm daxilində kritik deşik dəqiqliyini təmin edir; optimallaşdırılmış konstruksiya dizaynı toqquşmalar zamanı nəzərdə tutulmuş deformasiyanı təmin edərək, sərnişinlərin təhlükəsizliyini təmin edir.

6. Prosesə Ağıllı Nəzarət və Optimallaşdırma

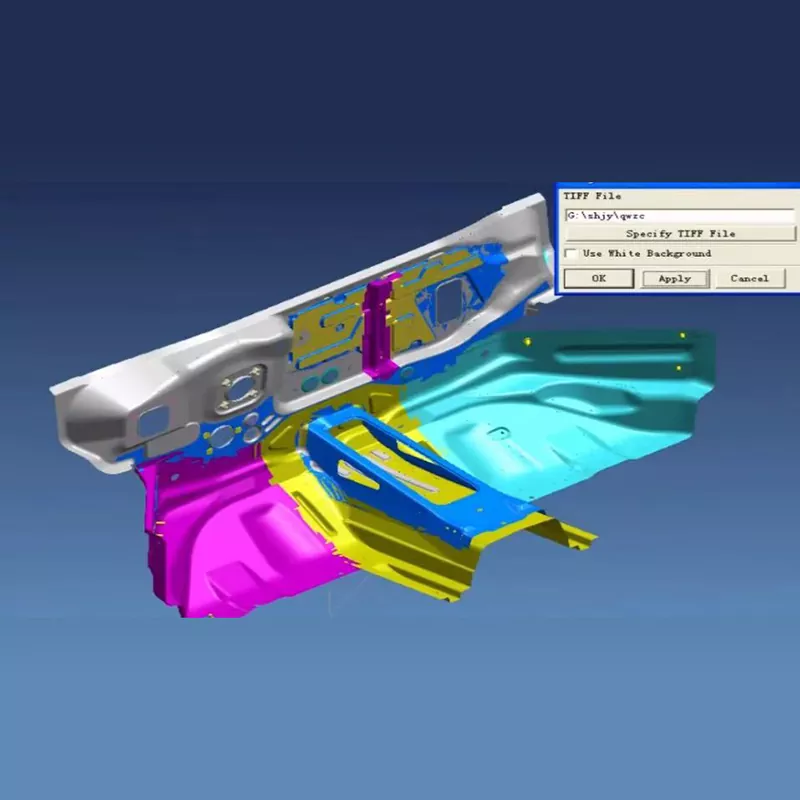

Avtomobil Ön Paneli Yığma Ştamplama Kalıpları optimallaşdırılmış dizayn üçün CAE proqram təminatından istifadə edir, üç dövrəli idarəetmə və real vaxt rejimində formalaşma vəziyyətini izləmək üçün ağıllı monitorinq sistemindən istifadə edərək məhsulun sabit keyfiyyətini təmin edir.

Məhsulun Xüsusiyyətləri və Tətbiqləri

1. Sərnişin Nəqliyyat vasitələri: Bədənin sərtliyini və toqquşma təhlükəsizliyini təmin edir, xarici möhürlənmə tələblərinə cavab verir;

2. Ticarət Vasitələri: Struktur etibarlılığını və dayanıqlığını təmin edərək, ağır yük təsirlərinə tab gətirir;

3. Yolsuzluq avtomobilləri/Yolsuzluq Vasitələri: Böyük mühərrik bölmələrinə uyğunlaşır, ön mühafizəni gücləndirir;

4. Elektrikli Nəqliyyat vasitələri: Yüngül dizaynı nəzərə alaraq, batareya paketləri və soyutma kanalları kimi xüsusi tələblərə uyğunlaşır;

5. Yarış Avtomobilləri/Performans Avtomobilləri: Aerodinamik, yüngül və yüksək sərtlik tələblərinə cavab verir;

6. Yük maşınları/avtobuslar: Böyük nəqliyyat vasitələrinə uyğunlaşır, yükdaşıma qabiliyyətini və toqquşma təhlükəsizliyini təmin edir.

İstehsal prosesinin təqdimatı

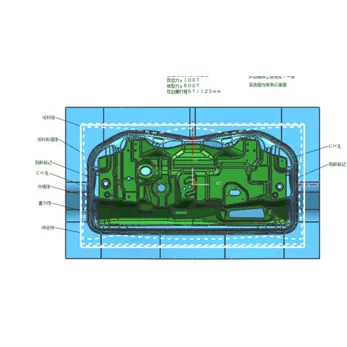

1. Məhsulun Dizaynı və Təhlili

Optimal parametrləri müəyyən etmək, təhlükəsizlik və montaj dəqiqliyini balanslaşdırmaq üçün formalaşma qabiliyyətinin təhlili və prosesin optimallaşdırılması üçün peşəkar proqram təminatından istifadə olunur.

2. Kalıp strukturunun dizaynı

Tam 3D dizayn, modul quruluş, asan texniki xidmət, avtomatlaşdırılmış istehsala və robot işləməyə uyğunlaşma.

3. Materialın seçilməsi və hazırlanması

- İşləyən hissələr: Yüksək sərtlikli qəlib poladı seçilir, dərin çəkmə sahələrində xüsusi ərintidən istifadə edilir;

- Kalıp bazası/Standart hissələri: Güc və dəqiqliyi təmin etmək üçün yüksək keyfiyyətli polad seçilir;

- Səthin təmizlənməsi: Sürtünmə və yapışmanı azaltmaq üçün nitridləmə, sərt xromlama və s.

4. Dəqiq emal prosesi

Kobud emal, emal ehtiyatını bitirməyə imkan verir. Bitirmə yüksək səviyyəli avadanlıqdan istifadə etməklə həyata keçirilir, səthi möhkəmləndirici müalicədən sonra Ra0,2 səth pürüzlülüyünə, ±0,01 mm deşik mövqeyinin dəqiqliyinə və ≥HV950 sərtliyinə nail olur.

5. Montaj və sazlama

Dəqiq montaj, maşında parametrlərin aradan qaldırılması, ilk hissənin yoxlanılması və toplu sınaq istehsalı kalıbın sabitliyini və etibarlılığını təmin edir.

İnkişaf meylləri

1. Yüngül və Yüksək Güc: Yeni materiallara uyğunlaşma və qabaqcıl proseslərdən istifadə, yüngüllük və təhlükəsizliyi balanslaşdırmaq;

2. Dəqiqlik və Təhlükəsizlik Optimizasiyası: Mikron səviyyəli dəqiqliyə doğru inkişaf, onlayn aşkarlama və toqquşma optimallaşdırmasının gücləndirilməsi;

3. Çevik İstehsal: Sürətli qəlib dəyişdirmə (≤15 dəqiqə), çox çeşidli, kiçik partiyalı istehsala uyğunlaşdırıla bilər;

4. Rəqəmsal Sazlama: İnkişaf dövrlərini 30%-dən çox qısaltmaq üçün rəqəmsal əkizlərin birləşdirilməsi;

5. Yaşıl İstehsal: Ekoloji cəhətdən təmiz və enerjiyə qənaət edən, yeni enerji vasitələrinin ehtiyaclarına uyğunlaşma.

Tez-tez verilən suallar

S1: Avtomobil Ön Paneli Yığma Ştamplama Kalıplarında adətən hansı materiallardan istifadə olunur?

A1: İşləyən hissələr əsasən SKD11, Cr12MoV və DC53 kimi yüksək sərtlikli qəlib poladlarından istifadə edir. Dərin çəkmə formalaşdırma hissələri və möhkəmləndirici şüa əmələ gətirən sahələr üçün toz metallurgiyası yüksək sürətli polad və ya sementlənmiş karbid istifadə olunur. Kalıp çərçivəsi 45 polad və Q235 kimi struktur poladlardan istifadə edir və bələdçi sütunlar və bələdçi qolları kimi standart hissələr GCr15 daşıyıcı poladdan istifadə edir. Yüksək tələbkar əyri formalaşdırma səthləri üçün bəzən kalıbın aşınma müqavimətini və xidmət müddətini təmin etmək üçün keramika və ya almaz örtük materialları istifadə olunur.

2-ci sual: Avtomobilin ön fassiya yığma qəlibləri üçün istehsal dövrü nə qədərdir?

A2: Qabaq fassiya montajının mürəkkəbliyindən və dəqiqlik tələblərindən asılı olaraq, istehsal dövrü adətən 16-24 həftədir. Standart ön fassiya yığma qəlibləri təxminən 16 həftə, mürəkkəb əyri ön fassiya qəlibləri 20 həftə, ultra böyük və ya yüngül çəkili ön panel montaj qəlibləri isə 24 həftədən çox vaxt tələb edə bilər. Xüsusi dövrə ön panelin quruluşunun mürəkkəbliyindən, əyri səthin formalaşmasının çətinliyindən və toqquşma təhlükəsizliyinin performans tələblərindən asılıdır.

Q3: Kalıpların xidmət müddəti nədir?

A3: Normal istifadə və baxım şəraitində, ön fasya montajının ştamplama qəliblərinin ömrü 300.000 dövrə çata bilər. Yüksək keyfiyyətli materialların seçilməsi, düzgün istilik müalicəsi və dəqiq emal sayəsində bəzi qəliblərin ömrü 500.000 dövrəyə çata bilər. Dərin çəkilmiş formalaşdırma sahələri, möhkəmləndirici şüa əmələ gətirən səthlər və əyri səthlər kimi yüksək aşınmaya məruz qalan sahələr məhsulun keyfiyyətini və formalaşma sabitliyini təmin etmək üçün müntəzəm texniki qulluq və dəyişdirmə tələb edir.

4-cü sual: Qabaq fassiya yığımının dəqiqliyinə və təhlükəsizlik performansına necə zəmanət verilir?

A4: CAE təhlili vasitəsilə formalaşma prosesinin parametrlərini optimallaşdırmaq, yüksək dəqiqlikli istiqamətləndirmə sistemindən istifadə etməklə, materialın geri qayıdılmasına və qalınlığın paylanmasına nəzarət etməklə və qəlib dəqiqliyini mütəmadi olaraq yoxlayaraq və saxlamaqla, ön panel montajının ölçü dəqiqliyinə ±0,1 mm daxilində nəzarət edilə bilər və cütləşən səthlərin hamarlığı 0,0 mm-ə çata bilər. Eyni zamanda, ağlabatan konstruksiya dizaynı və istilik müalicəsi prosesi ön panel məclisinin kifayət qədər struktur gücünə və toqquşma təhlükəsizliyinə malik olmasını təmin edir.

S5: Avtomobil Ön Paneli Yığma Ştamplama Kalıplarının istehsalı prosesində əsas nəzarət nöqtələri hansılardır?

A5: Ön panel yığma qəliblərinin istehsalında əsas nəzarət nöqtələrinə aşağıdakılar daxildir: ① Düzlük və səthin dəqiqliyini təmin etmək üçün böyük örtük səthi profillərinin dəqiq emal edilməsi; ② mövqe və möhkəmliyi təmin etmək üçün şüa konstruksiyalarının formalaşdırma keyfiyyətinin gücləndirilməsi; ③ Qüsurların əmələ gəlməməsi üçün mürəkkəb əyri səthlərin material axınına nəzarət; ④ Montajın dəqiqliyini təmin etmək üçün montaj deliklərinin dəqiq emal edilməsi; ⑤ Sərtliyi və möhkəmliyi təmin etmək üçün istilik müalicəsi prosesi. Hər bir nəzarət nöqtəsi ciddi keyfiyyət yoxlaması və prosesə nəzarət tələb edir, xüsusilə də iri örtünün formalaşmasına və mürəkkəb əyri səth strukturlarına dəqiq nəzarət.
