Avtomobil Yan Panelinin Daxili Montajı Ştamplama Kalıpları

SIKAIDA Avtomobil Yan Panelinin Daxili Quraşdırılması Ştamplama Kalıpları, yan panelin daxili panellərini təbəqə metaldan möhürləmək üçün istifadə olunan böyük, yüksək dəqiqlikli kalıp sistemləridir. Onlar ağ rəngli kuzov istehsalında əsas kalıplardır və minik avtomobilləri və kommersiya nəqliyyat vasitələrinin istehsalında geniş istifadə olunur. Bu məhsul yan panelin daxili panelinin bir parça qəliblənməsinə nail olmaq üçün çoxsaylı ştamplama proseslərini birləşdirir, istehsalın səmərəliliyini və ardıcıllığını təmin edir. Çindəki fabrikimiz qabaqcıl avadanlıq və peşəkar komanda ilə sabit və yüksək keyfiyyətli kalıp istehsalına zəmanət verir.

Ətraflı Məhsul Xüsusiyyətləri

1. Böyük və Mürəkkəb Quruluş

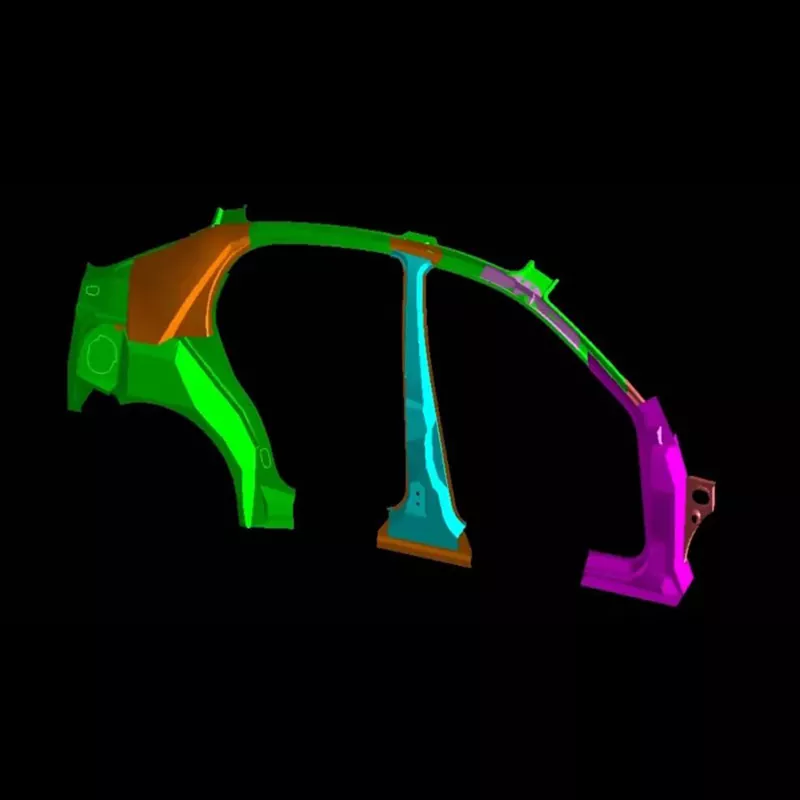

Yan panelin daxili paneli böyük ölçüyə malikdir (uzunluğu 800 mm-dən və eni 600 mm-dən çox) və bir çox xüsusiyyətlərin formalaşmasını tələb edən mürəkkəb formaya malikdir. SIKAIDA Avtomobil Yan Panelinin Daxili Quraşdırma Ştamplama Kalıpları yüksək səth dəqiqliyi, çoxsaylı sərbəst forma səthləri və rasional struktur dizaynı ilə böyük təbəqə metalın ştamplanması zamanı qeyri-bərabər qüvvə paylanması problemini həll edir.

2. Yüksək Dəqiqlik və Yüksək Keyfiyyət Tələbləri

Xarici komponent kimi yan panelin daxili panelində cızıqlar, qırışlar və digər qüsurlar olmamalıdır. SIKAIDA yüksək keyfiyyətli istehsal tələblərinə cavab verən Ra0.4μm və ya daha yüksək səth pürüzlülüyünə nail olmaqla qəlib dəqiqliyinə ciddi nəzarət edir.

3. Çox prosesli inteqrasiya

Avtomobil Yan Panelinin Daxili Yığıncağı Ştamplama Kalıpları inteqrasiya olunmuş çox stansiyalı dizaynı qəbul edərək, bir əməliyyatda dərin çəkmə və kəsmə kimi bir çox prosesi tamamlamağa, səmərəliliyi artırmağa imkan verir. Ağıllı istehsala nail olmaq üçün lazım olduqda avtomatlaşdırılmış daşıma və onlayn yoxlama funksiyaları əlavə edilə bilər.

4. Dəqiq istiqamətləndirmə və balanslaşdırma sistemi

Dəqiq istiqamətləndirici, balanslaşdırma və təzyiq sistemi ilə təchiz edilmiş, təbəqə metal ştamplama zamanı qüvvənin vahid paylanmasını təmin edir, məhsul qüsurlarının qarşısını alır və məhsuldarlığı artırır.

5. Xüsusi Struktur Dizayn

Seqmentlərə bölünmüş kalıp və tez dəyişən kalıp strukturundan istifadə edərək, o, yüksək möhkəmlikli polad və alüminium ərintiləri kimi yeni materiallarla uyğun gəlir, formalaşma problemlərini həll edir və tətbiq dairəsini genişləndirir.

Əsas Məhsul Xüsusiyyətləri

1. Yüksək Sərtlik: Yüksək güclü materiallardan istifadə yüksək tonajlı ştamplamada sabitliyi təmin edir və xidmət müddətini uzadır.

2. Dəqiq bələdçi: Yüksək dəqiqlikli bələdçi postu və bələdçi qol sistemi möhürləmə yerləşdirməsini və məhsulun dəqiqliyini təmin edir.

3. Ağıllı Monitorinq: İnteqrasiya edilmiş sensorlar real vaxt rejimində monitorinq və proqnozlaşdırıcı texniki xidmət göstərməyə imkan verir.

4. Sürətli Dəyişiklik: Modul dizayn kalıp dəyişdirmə müddətini qısaldır və çoxşaxəli istehsala uyğunlaşır.

Tətbiq Ssenariləri

Avtomobil Yan Panel Daxili Quraşdırma Ştamplama Kalıpları əsasən minik avtomobilləri və kommersiya nəqliyyat vasitələrinin gövdə istehsalında istifadə olunur, ağ rəngli kuzov üçün əsas qəliblər kimi xidmət edir və yerli və beynəlxalq müştərilər tərəfindən tanınır. Peşəkar təchizatçı kimi SICAIDA müxtəlif avtomobil modellərinin ehtiyaclarını ödəmək üçün fərdi həllər təqdim edə bilər.

İstehsal prosesi

1. Məhsulun Təhlili və Proseslərin Dizaynı

Formalaşmanın təhlili və prosesin dizaynı üçün peşəkar proqram təminatından istifadə edərək, o, potensial problemləri təxmin edir və həll edir.

2. Kalıp Dizaynı

UG və CATIA kimi tam 3D dizayn proqramından istifadə edərək, qəlib dəqiqliyini və rasionallığını təmin etmək üçün vasvası detallar dəqiqləşdirilir.

3. Material seçimi

Avtomobil Yan Panelinin Daxili Quraşdırma Ştamplama Kalıplarının qəlib çərçivəsi yüksək möhkəmlikli çuqun və ya qaynaqlanmış polad lövhələrdən hazırlanır. Əsas komponentlər qəlib keyfiyyətinə zəmanət vermək üçün yüksək aşınmaya davamlı və yüksək sıxılmaya davamlı alət poladdan istifadə edir.

4. Dəqiq emal

Kobud emal, incə emal, xüsusi emal və əl ilə cilalama qəlib dəqiqliyini və görünüş keyfiyyətini təmin edir.

5. Quraşdırma və Sazlama (T0 Sınaq Kalıplama)

After assembly, the mold is tested on the machine, and process parameters are adjusted and optimized until the sample is qualified.

İnkişaf meylləri:

1. Ultra-Large Integrated Molding: Adapting to the trend of integrated side panel inner panels, a single mold set can weigh over 200 tons.

2. Yeni Material Tətbiqlərinə Uyğunlaşma: Optimallaşdırılmış dizayn və material seçimi avtomobillərin yüngül və yüksək möhkəmlik tələblərinə cavab vermək üçün yeni materialların qəlibləmə xüsusiyyətlərinə uyğunlaşır.

3. Ağıllı İstehsalat və Rəqəmsallaşma: Quraşdırılmış sensorlar rəqəmsal əkiz texnologiyası ilə birlikdə real vaxt rejimində monitorinq etməyə imkan verir, inkişaf dövrünü qısaldır və xərcləri azaldır.

4. Additive Manufacturing (3D Printing) Tətbiqləri

Automotive Side Panel Inner Assembly Stamping Dies utilize 3D printing technology to create complex structures, improving manufacturing efficiency and product quality.

Tez-tez verilən suallar

S1: Avtomobil Yan Panelinin Daxili Yığıncağı Ştamplama Kalıplarında adətən hansı materiallardan istifadə olunur?

A1: Kalıp bazası adətən yüksək möhkəmlikli çuqundan (HT300, çevik dəmir kimi) və ya qaynaqlanmış polad boşqab konstruksiyalarından istifadə edir. Boşluqlar və özəklər kimi əsas komponentlər yüksək aşınma müqaviməti və yüksək sıxılma gücü təklif edən yüksək karbonlu, yüksək xromlu alət poladdan (məsələn, Cr12MoV, DC53 və s.) istifadə edir.

S2: Avtomobil yan panelinin daxili montaj ştamplama kalıpları üçün istehsal dövrü nə qədərdir?

A2: Avtomobil Yan Panelinin Daxili Yığıncağı Ştamplama Kalıpları texnologiya, təcrübə və sənətkarlığın kulminasiya nöqtəsidir. Onlar mexaniki dizaynı, materialşünaslığı, plastiklik mexanikasını və dəqiq istehsalı birləşdirir. Onların inkişaf dövrü uzun (adətən 8-15 ay) və baha başa gəlir (milyonlarla on milyonlarla RMB-ə çatır), bu onları qəlib şirkətinin hərtərəfli gücünü ölçmək üçün əsas meyar halına gətirir. Avtomobil gövdələri yüngül, yüksək güclü və ağıllı dizaynlara doğru inkişaf etdikcə, onların qəliblərinə texniki tələblər artmağa davam edəcək.
