Avtomobil Gövdəsinin Montajı Ştamplama Ölçüsü

SIKAIDA Avtomobil Gövdəsi Yığma Ştamplama Kalıpları müxtəlif magistral komponentləri möhürləmək üçün istifadə edilən böyük, yüksək dəqiqlikli qəlib sistemləridir. Onlar bir çox proseslərin birgə ehtiyaclarına uyğunlaşmaq üçün modul dizayndan istifadə edirlər. Çindəki fabrikimiz qlobal avtomobil istehsalçılarına yüksək keyfiyyətli qəlib həlləri təqdim edərək tam texnoloji xidmətləri birləşdirir.

Əsas Məhsul Xüsusiyyətləri

1. Böyük və Mürəkkəb Quruluş

Avtomobil Gövdəsi Yığma Ştamplama Kalıpları böyük ölçülərə malikdir (uzunluğu 800 mm-dən və eni 600 mm-dən çox), müxtəlif detalların formalaşmasını tələb edən mürəkkəb boşluqlara malikdir; magistralın xarici paneli qəliblərin dizaynında və emalında son dərəcə yüksək dəqiqlik tələb edən mürəkkəb əyri səthlərə malikdir.

2. Yüksək dəqiqlik və yüksək səth keyfiyyəti tələbləri

Baqaj bölməsinin xarici paneli qüsursuz, aydın kənarları və hamar əyriləri olmalıdır. SIKAIDA möhürlənmiş hissələrin yüksək sənaye standartlarına cavab verməsini təmin etmək üçün qəliblərin işlənməsi və dizaynına ciddi nəzarət edir.

3. Çox prosesli inteqrasiya olunmuş qəlibləmə

Çoxlu ştamplama proseslərini inteqrasiya etmək, prosesin koordinasiyasını və material axınını balanslaşdırmaq və ştamplama qüsurlarının qarşısını almaq üçün dərin çəkilmiş daxili panel materialının incəlməsinə ciddi şəkildə nəzarət etmək.

4. Böyük Ölçülü Presləmə və Boşaltma Sistemi

Sabit material əmələ gəlməsini, hissələrin hamar sökülməsini, təkmilləşdirilmiş səmərəliliyi və azaldılmış tullantıları təmin etmək üçün geniş miqyaslı dəqiq presləmə, boşaltma və atma cihazları ilə təchiz edilmişdir.

5. Mürəkkəb istiqamətləndirici və tamponlama strukturu

Dəqiq bələdçiliyi hərtərəfli tamponlama sistemi ilə birləşdirmək kalıbı qoruyur, hamar ştamplamanı təmin edir, hissələrin keyfiyyətini yaxşılaşdırır və qəlibin ömrünü uzadır.

Məhsul Tətbiqləri:

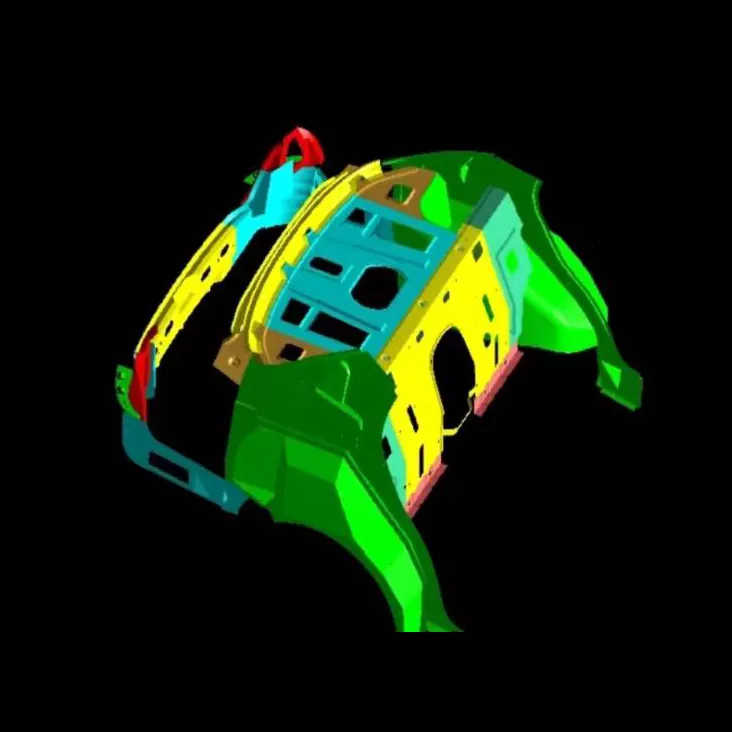

1. Xarici Panel Kalıbı: Görünüşü və aerodinamik performansı təmin edən arxa xarici gövdə panellərini təşkil edir;

2. Daxili Panel Kalıbı: Daxili quruluşu formalaşdırır, saxlama sahəsinə dəstək verir;

3. Rəf Kalıbı: Döşəmə və arakəsmələr istehsal edir, saxlama praktikliyini artırır;

4. Gücləndirici Şüa Kalıbı: Bədən quruluşunu gücləndirir və təhlükəsizliyi artırır.

2000T-4000T irimiqyaslı ştamplama avadanlığı və avtomatlaşdırılmış istehsal xətləri ilə uyğun gəlir, yüksək səmərəlilik və əmək qənaəti təklif edir.

İstehsal prosesi

1. Məhsulun Təhlili və Proseslərin Dizaynı

Avtomobil Gövdəsi Yığma Ştamplama Kalıpları ştamplama prosesini simulyasiya etmək, qüsurları proqnozlaşdırmaq və proses və kalıp parametrlərini optimallaşdırmaq üçün CAE proqram təminatından istifadə edir.

2. Die Design

3D proqram təminatından istifadə edərək tam 3D dizayn vasitəsilə hər bir komponentin strukturu kalıp dəqiqliyi və etibarlılığını təmin etmək üçün dəqiqləşdirilir.

3. Material seçimi

Seçilmiş uyğun materiallar: işçi hissələr üçün yüksək sərtliyə malik aşınmaya davamlı polad, işləməyən hissələr üçün karbon konstruksiya polad və istiqamətləndirici komponentlər və tampon elementləri üçün xüsusi materiallar.

4. Dəqiq emal

Kobud emal, son emal və səth müalicəsinin üç mərhələsi vasitəsilə xarici örtük kalıp səthi sərtliyi və aşınma müqavimətini artıran xüsusi müalicələrlə güzgü səthinə nail olur.

5. Quraşdırma və Sazlama (T0 Sınaq Ölçüsü)

Avtomobil Gövdəsi Yığma Ştamplama Kalıplarını yığın və debug edin, hissələrin sınaq ştamplamasını həyata keçirin, parametrləri tənzimləyin və keyfiyyət tələblərinə cavab verənə qədər kalıbı dəfələrlə dəyişdirin.

İnkişaf meylləri

1. İnteqrasiya edilmiş qəlibləmə texnologiyası: İnteqrasiya edilmiş baqaj bölmələrinə olan meyl qəliblərə daha yüksək tələblər qoyur. SIKAIDA inteqrasiya olunmuş kalıp tökmə texnologiyasını inkişaf etdirməyə davam edir.

2. Yüngül Material Tətbiqi: Avtomobillərin yüngülləşdirmə ehtiyaclarını ödəmək üçün yüksək möhkəmlikli polad və alüminium ərintiləri, həmçinin mikro-köpükləmə texnologiyası kimi yüngül materiallara uyğunlaşma.

3. Ağıllı İstehsalat və Rəqəmsallaşdırma: Sensorlar ştamplama parametrlərinə nəzarət etmək üçün Avtomobil Gövdəsi Yığma Ştamplama Kalıplarına daxil edilmişdir. Virtual sazlama üçün rəqəmsal əkiz texnologiyası ilə birlikdə səmərəlilik və sınaq formalaşdırma müvəffəqiyyət dərəcələri yaxşılaşdırılır.

4. Additive Manufacturing Technology Tətbiqi: 3D çap və SLM texnologiyaları əsas qəlib strukturlarının istehsalı üçün istifadə olunur, emal çətinliyini azaldır və performansı artırır.

Tez-tez verilən suallar

S1: Avtomobil Gövdəsi Yığma Ştamplama Kalıplarında adətən hansı materiallardan istifadə olunur?

A1: İşləyən hissələr (zımbalar və kalıplar) Cr12MoV və SKD11 kimi yüksək sərtlikli qəlib poladlarından istifadə edir; işləməyən hissələr 45 polad və Q235 kimi karbon struktur çeliklərindən istifadə edir; bələdçi hissələr daşıyıcı polad GCr15 və ya karbürləşdirici polad 20CrMnTi istifadə edir; tampon elementləri poliuretan kauçuk, azot silindrləri və s.

2-ci sual: Avtomobil Gövdəsi Yığma Ştamplama Kalıpları üçün istehsal dövrü nə qədərdir?

A2: Avtomobil baqajının yığılması ştamplama kalıplarının inkişaf dövrü məhsulun mürəkkəbliyindən, texniki tələblərdən və istehsal imkanlarından asılı olaraq adətən 8-15 aydır. Tək bir kalıbın qiyməti yüz minlərlə ilə milyonlarla yuana qədər dəyişir, bu da kalıp istehsalçısının texniki gücünü əks etdirir. Rəqəmsal və ağıllı istehsal texnologiyalarının tətbiqi ilə inkişaf dövrü tədricən qısalır.
