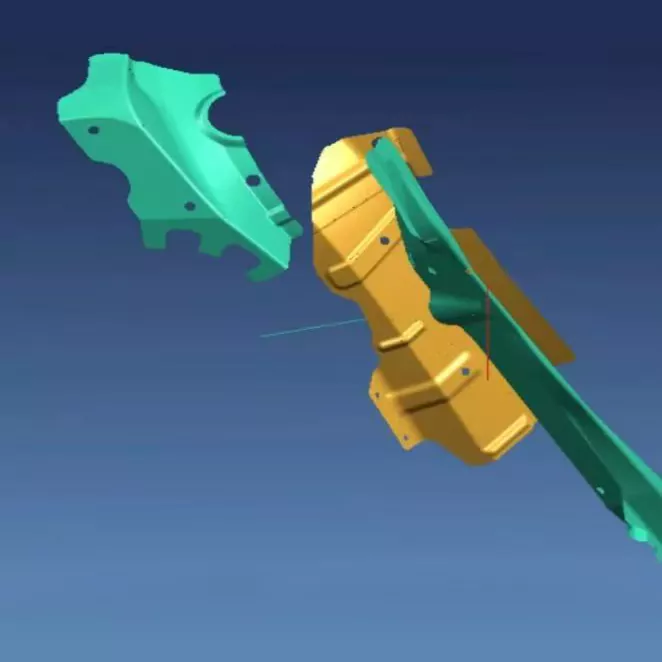

Avtomobil Kiçik Möhkəmləndirici Plaka Ştamplama Ölçüsü

SIKAIDA Automotive Kiçik Möhkəmləndirici Plaka Ştamplama Kalıpları avtomobil gövdəsinin möhkəmləndirici lövhə hissələri üçün xüsusi olaraq hazırlanmış yüksək dəqiqliyə malik, yüksək davamlılığa malik avadanlıqdır. Onlar avtomobil sənayesinin ciddi tələblərinə cavab vermək üçün qabaqcıl ştamplama texnologiyasını və dəqiq dizaynı birləşdirir. Peşəkar bir fabrik olaraq, SIKAIDA sabit kalıp performansını və uzun xidmət müddətini təmin etmək üçün istehsal keyfiyyətinə ciddi şəkildə nəzarət edir.

Əsas Məhsul Xüsusiyyətləri:

1. Yüksək Dəqiqlik və Kompleks Formalaşdırma: Avtomobil kiçik armatur boşqab ştamplama kalıpları mürəkkəb formalara malikdir. SIKAIDA avtomobilin kuzov hissələrinin tələblərinə cavab verən hissənin ölçü dəqiqliyinin ±0,1 mm daxilində idarə olunmasını təmin etmək üçün dəqiq hesablamalar üçün peşəkar proqram təminatından istifadə edir.

2. Yüksək Güc və Davamlılıq: Avtomobil Kiçik Möhkəmləndirici Plaka Ştamplama Kalıplarının boşluqları və nüvələri istilik müalicəsindən sonra HRC48-52 sərtliyinə nail olmaqla SKD11 və Cr12MoV kimi yüksək sərtlikli qəlib poladlarından hazırlanır. Onların xidmət müddəti 500.000 dövrü keçir, bu da müştərinin dəyişdirilməsi xərclərini azaldır.

3. Çox Prosesli İnteqrasiya edilmiş Dizayn: Çoxsaylı mexanizmlərin inteqrasiyası ştamplama və əyilmə daxil olmaqla, çox prosesli kompozit formalaşdırma, hissələrin işlənməsini bir addımda tamamlamaq, səmərəliliyi artırmaq və xərcləri azaltmaq imkanı verir.

4. Həssas Rəhbərlik və Balanslaşdırma Sistemi: Yuxarı və aşağı kalıpların dəqiq hizalanmasını təmin edən, aşınmanı azaldan və məhsulun keyfiyyətinin sabitliyini yaxşılaşdıran dəqiq istiqamətləndirici və tamponlama cihazları ilə təchiz edilmişdir.

5. Ağıllı Yerləşdirmə və Optimallaşdırma: Yerləşdirməni optimallaşdırmaq üçün CAE proqramı ilə birlikdə materialdan istifadə 85%-ə çatır, formalaşma qüsurlarını azaldır və yüksək məhsul məhsuldarlığını təmin edir.

Məhsul Tətbiqləri

1. Qapı Panelinin Möhkəmləndirilməsi Sistemi: Qapının möhkəmliyini artırır, zərbə müqavimətini artırır və sərnişinlərin təhlükəsizliyini qoruyur;

2. Döşəmə Möhkəmləndirici Quruluş: Bədənin sərtliyini artırır və sürmə sabitliyini təmin edir;

3. Sütunların möhkəmləndirilməsi komponentləri: toqquşma enerjisinin ötürülməsini optimallaşdırır və bədən deformasiyasını azaldır;

4. Alət Panelinin Çərçivəsi: Alət panelini dəstəkləyir və quraşdırmanın dəqiqliyini təmin edir;

5. Oturacaqların möhkəmləndirilməsi çərçivəsi: Oturacaqların dayanıqlığını və toqquşmadan qorunma imkanlarını yaxşılaşdırır.

İstehsal prosesi

1. Məhsulun Dizaynı və Təhlili

Avtomobil Kiçik Möhkəmləndirici Plaka Ştamplama Kalıpları, optimal həll yolunu müəyyən etmək üçün formalaşma problemlərini proqnozlaşdırmaq və həll etmək üçün formalaşma təhlili və prosesin optimallaşdırılması üçün peşəkar proqram təminatından istifadə edir.

2. Kalıp strukturunun dizaynı

Bütün dizayn prosesi ağlabatan qəlib quruluşu və rahat texniki xidmət təmin etmək üçün 3D dizayn proqramından istifadə etməklə tamamlanır.

3. Materialın seçilməsi və hazırlanması

- İşləyən hissələr: Aşınma müqavimətini və zərbəyə davamlılığı təmin etmək üçün yüksək sərtlikli qəlib poladı seçilir;

- Kalıp Çərçivəsi: Strukturun dayanıqlığını təmin etmək üçün istilik müalicəsindən sonra struktur poladdan istifadə olunur;

- Standart hissələr: Daşıyıcı polad dəqiqliyi və davamlılığı təmin etmək üçün istifadə olunur.

4. Dəqiq emal prosesi

- Kobud emal: əsas səthi və boşluğu emal etmək üçün bir portal freze maşını istifadə olunur, bitirmə üçün ehtiyat qalır.

- Finish Emalı: CNC emal, tel kəsmə və digər proseslər dəqiqlik və səth pürüzlülüyünün standartlara cavab verməsini təmin etmək üçün istifadə olunur.

- Səthin təmizlənməsi: Nitridləmə, örtük və digər proseslər sərtliyi və aşınma müqavimətini artırmaq, keyfiyyəti təmin etmək üçün istifadə olunur.

5. Montaj və sazlama

Dəqiq montajdan sonra qəlib maşında sınaqdan keçirilir. Kalıbın dayanıqlığını və etibarlılığını təmin etmək üçün ilk hissə yoxlaması və toplu sınaq istehsalı aparılır.

İnkişaf meylləri

1. Yüngül və Yüksək Güclü İnteqrasiya: Mürəkkəb strukturların inteqrasiya olunmuş formalaşdırılmasına nail olmaq üçün yeni materiallara uyğunlaşma.

2. Dəqiqlik və İntellekt: Ağıllı monitorinq və özünü optimallaşdırma funksiyalarını birləşdirərək mikron səviyyəli dəqiqliyə doğru inkişaf.

3. Sürətli Kalıb Dəyişməsi və Elastiklik: Sürətli qəlib dəyişdirmə mexanizminin qəbulu, qəlib dəyişdirmə vaxtı ≤ 15 dəqiqə.

4. Rəqəmsallaşdırma və Virtual Sazlama: İnkişaf dövrünü 30%-dən çox qısaltmaq üçün rəqəmsal əkiz texnologiyanın birləşdirilməsi.

5. Yaşıl İstehsal: Ekoloji cəhətdən təmiz materiallardan və enerjiyə qənaət edən dizayndan istifadə edərək qəlib tamamilə təkrar emal edilə bilər.

Tez-tez verilən suallar

S1: Avtomobil Kiçik Möhkəmləndirici Plitə Ştamplama Kalıplarında adətən hansı materiallardan istifadə olunur?

A1: İşləyən hissələr əsasən SKD11, Cr12MoV və DC53 kimi yüksək sərtlikli qəlib poladlarından istifadə edir. Kalıp çərçivəsi 45 polad və Q235 kimi struktur çeliklərdən istifadə edir. Bələdçi sütunları və bələdçi kolları kimi standart hissələr qəlibin möhkəmliyini, sərtliyini və davamlılığını təmin etmək üçün GCr15 poladdan istifadə edir.

2-ci sual: Avtomobil kiçik möhkəmləndirici boşqab qəlibləri üçün istehsal dövrü nə qədərdir?

A2: Kalıbın mürəkkəbliyindən və dəqiqlik tələblərindən asılı olaraq, istehsal dövrü adətən 8-16 həftədir. Sadə qəliblər təxminən 8 həftə, orta mürəkkəblikli qəliblər təxminən 12 həftə, yüksək dəqiqlikli mürəkkəb qəliblər isə 16 həftədən çox vaxt tələb edə bilər. Xüsusi dövr məhsulun dizaynından, emal texnologiyasından və ayıklama müddətindən asılıdır.

S3: Avtomobil Kiçik Möhkəmləndirici Plitə Ştamplama Kalıplarının xidmət müddəti nədir?

A3: Normal istifadə və baxım şəraitində, kiçik möhkəmləndirici boşqab ştamplama kalıplarının xidmət müddəti 500.000 dövrə çata bilər. Yüksək keyfiyyətli material seçimi, düzgün istilik müalicəsi və dəqiq emal sayəsində bəzi kalıpların xidmət müddəti 1 milyon dövrəyə çata bilər. Daimi qulluq və düzgün saxlama qəliblərin xidmət müddətini əhəmiyyətli dərəcədə uzada bilər.

S4: Möhürlənmiş məhsulların dəqiqliyini necə təmin etmək olar?

A4: CAE təhlili vasitəsilə proses parametrlərini optimallaşdırmaq, yüksək dəqiqlikli rəhbər sistemi qəbul etmək, materialın geri qayıtmasına nəzarət etmək və qəlib dəqiqliyini mütəmadi olaraq yoxlamaq və saxlamaqla məhsulların ölçü dəqiqliyinə sabit və etibarlı məhsul keyfiyyətini təmin etməklə ±0,1 mm daxilində nəzarət etmək olar.
