Avtomobil Qapağı Xarici Panel Ştamplama Kalıbı

SIKAIDA Avtomobil Qapağının Xarici Paneli Ştamplama Kalıbı, kapotun xarici panellərinin bir pilləli və ya çoxpilləli formalaşdırılması üçün uyğun olan, üst kalıp, aşağı kalıp, təzyiq halqası və dəqiq bələdçi komponentləri daxil olmaqla, böyük və mürəkkəb əyrilik sistemidir. Qlobal avtomobil sənayesinin etibarlı tədarükçüsü kimi onun qəlibləri yüksək həcmli ştamplama xətlərində sabit şəkildə işləyə bilir.

Əsas Məhsul Xüsusiyyətləri:

1. Böyük və Mürəkkəb İkiqat Əyri Quruluş: Avtomobil Qapağının Xarici Panel Ştamplama Kalıbı başlıq xarici panelləri (uzunluğu > 1,2 m, eni 0,8-1,0 m) üçün uyğundur, yüksək nisbətdə sərbəst formalı səthlər, xüsusiyyət xətləri və möhkəmləndirici qabırğalar, son dərəcə yüksək keyfiyyətli və yüksək keyfiyyətli səth tələb edir.

2. Yüksək Dəqiqlik və Güzgü dərəcəli Səth İşlənməsi: A dərəcəli görünüş hissələri üçün uyğundur (cızıqlar, qırışlar, geri çəkilmələr yoxdur), kalıp səthi güzgü səviyyəsinə çatır (Ra≤0.4μm), materiallar, istilik müalicəsi və emal texnikaları üçün ciddi standartlar tələb edir.

3. İnteqrasiya edilmiş Çox Prosesli Sistem: Müxtəlif formalaşdırma prosesləri ilə uyğunlaşan, çəkmə, zımbalama və kəsmə kimi çoxlu prosesləri birləşdirir, avtomatlaşdırılmış qidalanma, yerləşdirmə və boşaltma işlərini dəstəkləyir və avtomatlaşdırılmış istehsal üçün uyğundur.

4. Ağır Yük Strukturu və Dəqiq Bələdçiliyi: Avtomobil Başlığı Xarici Panel Ştamplama Kalıbı yüksək tonajlı ştamplama üçün uyğun olan yüksək möhkəm kalıp çərçivəsindən istifadə edir, kalıbın yanlış hizalanmasının qarşısını almaq üçün yüksək dəqiqlikli bələdçi dirək və bələdçi qol sistemi ilə təchiz olunub və sabit tampon və boşaltma mexanizmini təmin edir.

5. Təkmil Yağlama və Soyutma Sistemi: Optimallaşdırılmış yağlama sistemi sürtünməni azaldır və kalıp ömrünü uzadır; materialın formalaşmasının sabitliyini təmin etmək üçün lazım olduqda temperaturla idarə olunan soyutma sistemi əlavə edilə bilər.

Tətbiqlər və Material Üstünlükləri

Avtomobil kapotunun Xarici Paneli Ştamplama Kalıbı minik avtomobilləri, kommersiya avtomobilləri və yeni enerji daşıyıcıları üçün polad və yüngül lehimli xarici panelləri möhürləmək üçün uyğundur. Kalıp bazası 45# və Q235 paslanmayan poladdan istifadə edir və işçi hissələr Cr12MoV kimi materiallardan hazırlanır, istilik müalicəsindən sonra 48-52 HRC sərtliyə nail olur, yüksək möhkəmlik və yüksək aşınma müqaviməti kimi üstünlüklərə malikdir.

Tam İstehsal Prosesi

1. Məhsulun Təhlili və CAE Simulyasiyası

AutoForm və Dynaform proqram təminatı formalaşdırma qabiliyyəti, geri qayıtma və s. təhlil etmək, ştamplama problemlərini proqnozlaşdırmaq və həll etmək, prosesin və kalıp dizaynını optimallaşdırmaq üçün istifadə olunur.

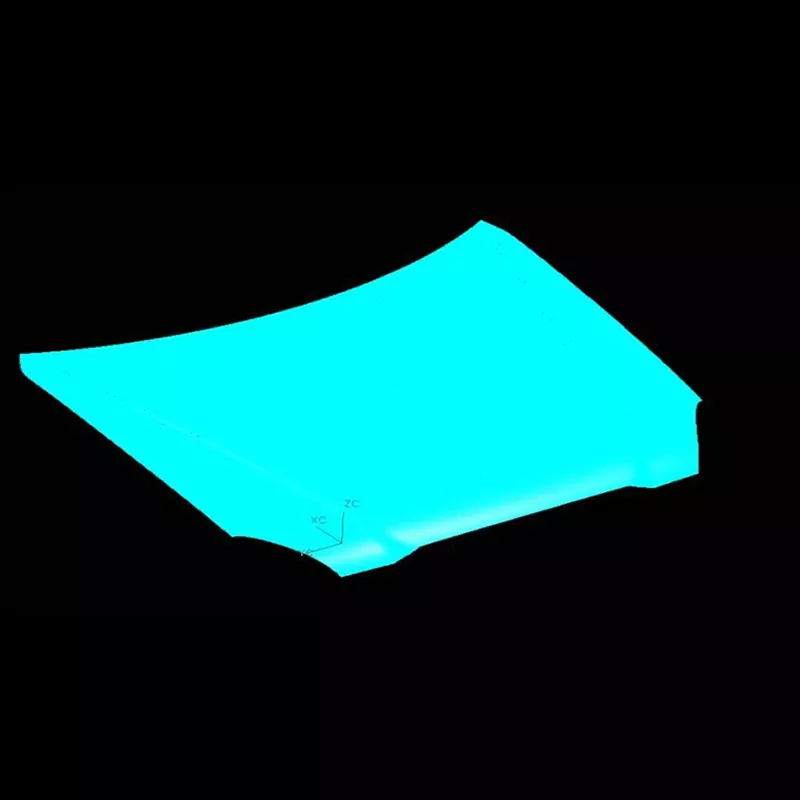

2. Tam 3D Die Dizaynı

Avtomobil Başlığı Xarici Panel Ştamplama Kalıbı tam 3D dizaynı tamamlamaq üçün UG və CATIA kimi proqramlardan istifadə edir, əlavələr və vintlər kimi bütün detalları dəqiq şəkildə yerləşdirir.

3. Material seçimi və istilik müalicəsi

Uyğun materiallar seçilir və kalıbın mexaniki xüsusiyyətlərinin istifadə tələblərinə cavab verməsini təmin etmək üçün vakuum söndürmə və istiləşmə kimi proseslərdən istifadə olunur.

4. Dəqiq emal

Kobud emaldan (ehtiyatlara icazə verilir), bitirmə emalından (dəqiqliyin təmin edilməsi), xüsusi emaldan (EDM, tel kəsmə və s.) və cilalamadan sonra güzgü səthinə nail olunur.

5. Montaj və T0 sınaq qəlibləmə

Bütün komponentləri yığdıqdan sonra sınaq qəlibləmə aparılır. Proses parametrləri tənzimlənir və möhürlənmiş hissə rəsm tələblərinə cavab verənə qədər qəlib dəyişdirilir və optimallaşdırılır.

İnkişaf meylləri

Kalıp sənayesi dörd əsas tendensiya nümayiş etdirir: yüngül, yüksək möhkəm materiallara uyğunlaşma; tam proses dəqiqliyinə və zəkasına nail olmaq; çoxprosesli inteqrasiya olunmuş avtomatlaşdırma; rəqəmsal əkiz texnologiyası vasitəsilə inkişaf dövrlərinin qısaldılması; və xərclərin azaldılması.

SIKAIDA Avtomobil Başlığı Xarici Panel Ştamplama Kalıbı ştamplama kalıplarının qabaqcıl səviyyəsini təmsil edir. 8-15 aylıq bir inkişaf dövrü və milyonlarla on milyonlarla yuana qədər olan xərcləri ilə peşəkar qəlib fabriklərinin gücünü ölçmək üçün bir meyar kimi xidmət edir. SIKAIDA qlobal avtomobil sənayesinin yüksək səviyyəli ehtiyaclarını ödəmək üçün texnologiyasını təkmilləşdirməyə davam edəcək.

Tez-tez verilən suallar:

S1: Avtomobil Başlığı Xarici Panel Ştamplama Kalıbında adətən hansı materiallardan istifadə olunur?

A1: Qəlib bazası adətən yüksək keyfiyyətli karbon struktur poladdan (məsələn, 45#, Q235) istifadə edir, işçi hissələr isə yüksək karbonlu, yüksək xromlu alət poladdan (məsələn, Cr12MoV, Cr12) və yüksək sürətli poladdan (məsələn, W6Mo5Cr4V2) istifadə edir.

S2: Avtomobil kapotunun xarici panelləri üçün ştamplama üçün istehsal dövrü nə qədərdir?

A2: Avtomobil kapotunun xarici panelləri üçün ştamplama kalıpları mürəkkəb strukturlara və yüksək dəqiqlik tələblərinə malikdir. İstehsal dövrü adətən məhsulun mürəkkəbliyindən, texniki tələblərdən və istehsal imkanlarından asılı olaraq 8-15 aydır. Uzun inkişaf dövrü və yüksək qiymət onu qəlib şirkətinin hərtərəfli gücünü ölçmək üçün əsas meyar halına gətirir.
