Avtomobil Sağ Yan Panel Ştamplama Kalıbı

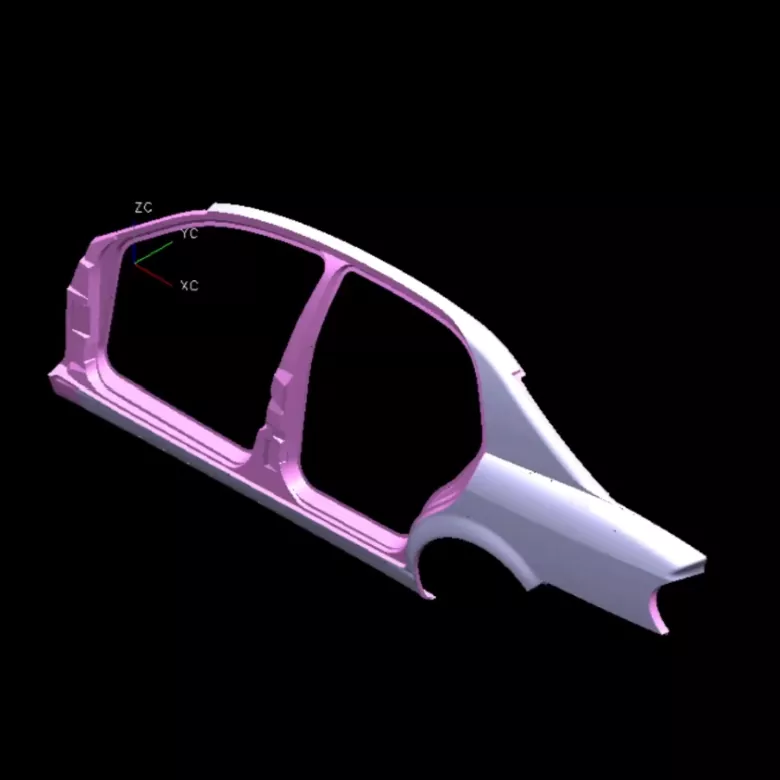

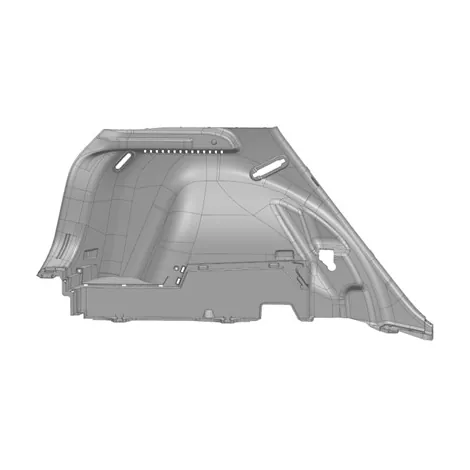

SIKAIDA-nın Avtomobil Sağ Yan Panel Ştamplama Kalıbı, sağ yan panelin (xarici panel, daxili panel, möhkəmləndirici qabırğalar və s.) formalaşma ehtiyaclarını ödəməyə qadir olan çoxsaylı komponentlərdən ibarət böyük, yüksək dəqiqlikli kalıp sistemidir. Peşəkar təchizatçı kimi SIKAIDA avtomobil istehsalçıları üçün səmərəli istehsalı dəstəkləyərək yüksək keyfiyyətli yan panel hissələrinin sabit istehsalını təmin etmək üçün keyfiyyətə ciddi nəzarət edir.

Məhsul Təfərrüatları

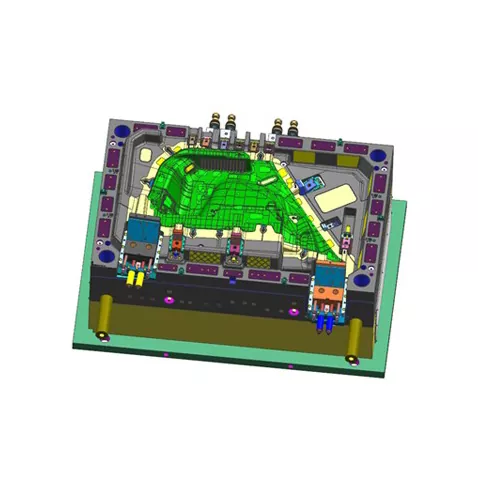

1. Böyük və mürəkkəb struktur

Avtomobil Sağ Yan Panel Ştamplama Kalıbı böyük ölçüdə (uzunluğu 1,5 metrdən və eni 0,8 metrdən çox) mürəkkəb formaya malikdir, qapı pəncərələri, arxa görünüş güzgüsünün montaj mövqeləri və möhkəmləndirici qabırğalar kimi əsas xüsusiyyətləri formalaşdırmağa qadirdir.

2. Yüksək Dəqiqlik və Yüksək Keyfiyyət Tələbləri

Yan panelin görünüş hissələri üçün nəzərdə tutulmuş qəlib səthi qüsursuzdur, ±0,05 mm daxilində ölçü dəqiqliyi, güzgüyə bənzər səthi (Ra≤0,4μm) və hamar, çapıqsız kənarları ilə.

3. Mürəkkəb formalaşdırma prosesləri

Dərin çəkmə, kəsmə və zımbalama, flanşlama, möhkəmləndirici qabırğa presləmə və çoxstansiyalı davamlı formalaşdırma kimi qabaqcıl prosesləri birləşdirərək, mürəkkəb hissələrin formalaşmasını səmərəli şəkildə tamamlayır.

4. Dəqiq Bələdçi və Tənzimləmə Sistemi

Ştamplamanın dəqiqliyini və sabitliyini təmin edən yüksək dəqiqlikli bələdçi sütunlar və kollar, tənzimlənən təzyiq üzükləri, daşınan cam sürgüləri və azot yay/hidravlik sistemlə təchiz edilmişdir.

5. Təkmil Soyutma və Yağlama Sistemi

Sirkulyasiya edən su soyutma, avtomatik yağlama və sıxılmış hava təmizləmə sistemləri ilə yüksək sürətli ştamplama, qəlibin ömrünü uzatmaq və sabit istehsalı təmin etmək üçün uyğundur.

Məhsulun Xüsusiyyətləri və Tətbiqləri

1. İnteqral Kalıplama: Bir parça qəlibləmə qaynağı azaldır və səmərəliliyi artırır;

2. Yüksək Səmərəli İstehsal: Yüksək sürətli avtomatlaşdırmaya uyğunlaşdırıla bilən, dövriyyə müddəti 15-20 saniyə;

3. Yüksək Material İstifadəsi: Optimallaşdırılmış tərtibat, istifadə dərəcəsi ≥85%;

4. Yaxşı Ardıcıllıq: Möhürlənmiş hissələr sabit keyfiyyətə və güclü bir-birini əvəz etməyə malikdir;

5. Güclü Uyğunlaşma: Dəyişdirilə bilən komponentlər müxtəlif avtomobil modellərinə uyğunlaşa bilər, xərcləri azaldır.

İstehsal prosesinin təqdimatı

1. Məhsulun Təhlili və Proses Dizaynı: Avtomobilin Sağ Yan Paneli Ştamplama Kalıbı ştamplamanın formalaşdırılmasını təhlil etmək, prosesi optimallaşdırmaq və optimal ştamplama həllini müəyyən etmək üçün CAE proqramından istifadə edir.

2. Kalıp Dizaynı: Bələdçi və soyutma kimi əsas mexanizmləri təkmilləşdirmək üçün UG və CATIA istifadə edərək tam 3D dizayn.

3. Material seçimi: Kalıp bazası 45 poladdan istifadə edir və işçi hissələr yüksək aşınma sahələri gücləndirilmiş Cr12MoV kimi alət çeliklərindən istifadə edir.

4. Dəqiq emal prosesi: Kobud emal, bitirmə emal (CNC, tel kəsmə) və səth müalicəsi (söndürmə, cilalama, nitridləmə) qəlib dəqiqliyini və aşınma müqavimətini təmin edir.

5. Montaj və Sazlama Dəqiq montajdan sonra kalıp maşında sınaqdan keçirilir, parametrlər tənzimlənir və toplu sınaq istehsalı kalıpın dayanıqlığını yoxlayır.

SIKAIDA Avtomobil Sağ Yan Panel Ştamplama Kalıbı avtomobil istehsalında əsas avadanlıqdır. Onun inkişaf dövrü 8-15 aydır və dəyəri yüksək olması onu şirkətin gücünün əsas göstəricisinə çevirir. Çindəki fabrikimiz tam istehsal gücünə malikdir və qarşılıqlı fayda üçün qlobal müştərilərə yüksək keyfiyyətli kalıp həlləri təqdim edərək yenilik etməyə davam edəcəkdir.

Tez-tez verilən suallar

S1: Avtomobil Sağ Yan Panel Ştamplama Kalıbı üçün adətən hansı materiallardan istifadə olunur?

A1: Kalıp bazası adətən standart karbon konstruktiv poladdan (məsələn, 45 polad) istifadə edir, işçi hissələr isə yüksək karbonlu, yüksək xromlu alət poladdan (məsələn, Cr12MoV, DC53) istifadə edir. Yüksək aşınmaya məruz qalan ərazilər sementlənmiş karbiddən istifadə edə və ya səthi gücləndirici müalicədən keçə bilər.

S2: Avtomobilin sağ yan panel ştamplama kalıbının istehsal dövrü nə qədərdir?

A2: Avtomobilin sağ yan panel ştamplama kalıbı texnologiya, təcrübə və sənətkarlığın kulminasiya nöqtəsidir. Onun inkişaf dövrü uzundur (adətən 8-15 ay) və dəyəri yüksəkdir (milyonlarla on milyonlarla RMB-ə çatır ki, bu da onu bir şirkətin hərtərəfli gücünün əsas göstəricisinə çevirir. Avtomobil sənayesi yeni enerji, intellektləşdirmə və yüngülləşdirmə istiqamətində inkişaf etdikcə, onun qəliblərinə texniki tələblər artmağa davam edəcək.
