Avtomobil Baqaj Qapağı Daxili Panel Ştamplama Kalıbı

SIKAIDA Avtomobil Baqaj Qapağı Daxili Panel Ştamplama Kalıbı soyuq haddelenmiş polad, paslanmayan polad, alüminium ərintisi və digər metal təbəqələri yüksək keyfiyyətli baqaj qapağının daxili panellərinə möhürləmək üçün istifadə edilən böyük, mürəkkəb və yüksək dəqiqlikli inteqrasiya olunmuş qəlib sistemidir. Bu, tək qəlib deyil, bir əməliyyatda formalaşdırma, kəsmə, zımbalama və flanşlama proseslərini tamamlaya bilən çoxstansiyalı mütərəqqi və ya kompozit qəlib sistemidir. Bu, son məhsulun görünüşünü, uyğunluğunu və struktur performansını birbaşa təyin edən avtomobil kuzov paneli qəlib texnologiyası üçün etalondur.

Əsas Məhsul Xüsusiyyətləri

1. Böyük Ölçü və Kompleks Struktur

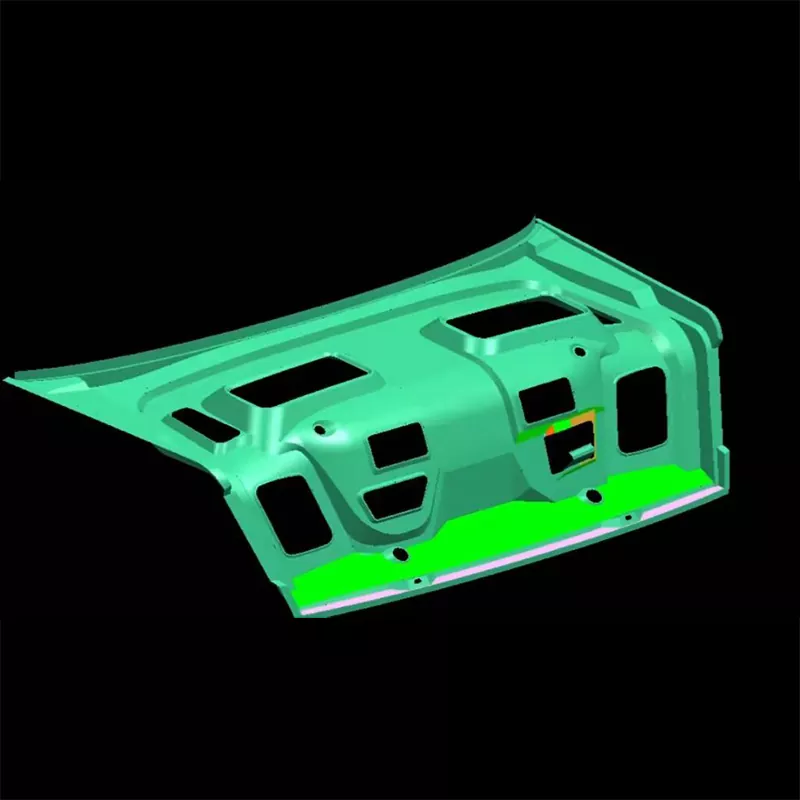

Baqaj qapağının daxili panelləri adətən 1,2 metr uzunluğunda və 0,8-1,0 metr enində olur, möhkəmləndirici qabırğalar, montaj dəlikləri və flanş strukturları daxil olmaqla mürəkkəb formalara malikdir. Avtomobil Baqaj Qapağının Daxili Paneli Ştamplama Kalıbı mürəkkəb konturların dəqiq formalaşdırılmasını təmin etmək üçün çoxsaylı sərbəst formalı səthlərdən və çoxstansiyalı davamlı emaldan istifadə edir.

2. Ultra Yüksək Dəqiqlik və Səth Keyfiyyəti

Xarici və struktur komponent kimi, magistralın daxili paneli cızıqlar, qırışlar və çatlar tələb etmir. SIKAIDA qəlibləri yüksək dəqiqlikli emal və qabaqcıl səth emal texnologiyaları vasitəsilə əldə edilən ultra hamar səthlərə, vahid gərginlik paylanmasına və optimallaşdırılmış material axınına malikdir.

3. Çox Material Uyğunluğu

Soyuq haddelenmiş polad, sinklənmiş polad, paslanmayan polad və alüminium ərintiləri kimi müxtəlif təbəqə materialları ilə uyğunlaşan qəlib quruluşu müxtəlif materialların formalaşma performansı və geri çəkilmə xüsusiyyətləri üçün optimallaşdırılmışdır. Çevik istehsala nail olmaq üçün xüsusi yerləşdirmə və tanınma sistemlərini birləşdirə bilər.

4. Kompleks Formalaşdırma Mexanizmi və Avtomatlaşdırma

Çoxsaylı mənfi bucaqlar və aşağı kəsilmiş strukturlar üçün Avtomobil Baqaj Qapağının Daxili Paneli Ştamplama Kalıbı tam paz, sürüşmə və hidravlik formalaşdırma mexanizmi ilə təchiz olunub, avtomatik qidalanma, dəqiq yerləşdirmə və sabit boşaltma sistemi ilə birlikdə etibarlı pilotsuz kütləvi istehsala imkan verir.

5. İntellektual Monitorinq və Nəzarət

Bu qəlib təzyiq sensorlarını, yerdəyişmə detektorlarını və temperatur tənzimləyicilərini birləşdirir ki, bu da qəlibləmə prosesinin real vaxt rejimində monitorinqinə, parametrin özünü optimallaşdırmasına və keyfiyyətin izlənməsinə nail olmaq üçün partiya məhsullarının ardıcıllığını təmin edir.

Tətbiq Sahələri

SIKAIDA magistral daxili panel ştamplama kalıpları müxtəlif sərnişin nəqliyyat vasitələrində və əlaqəli sahələrdə geniş istifadə olunur:

- Sedanlar, hetçbeklər, yolsuzluq avtomobilləri, MPV-lər

- Yeni enerji vasitələri (saf elektrik, plug-in hibrid, hibrid)

- Avtomobil hissələrinin istehsalı

- Avtomobil satış sonrası təmir və dəyişdirmə bazarı

Yüngül nəqliyyat vasitələrinin inkişafı ilə alüminium ərintisi magistral daxili panellərin tətbiqi getdikcə genişlənir. Bizim qəlib texnologiyamız daha yüksək material və proses tələblərinə uyğunlaşmaq üçün təkmilləşdirməyə davam edir.

İstehsal prosesi

1. Məhsulun Təhlili və CAE Simulyasiyası

Avtomobil Baqaj Qapağının Daxili Paneli Ştamplama Kalıbı krekinq, büzüşmə və geri sıçrayış kimi qəlibləmə qüsurlarının qarşısını almaq üçün formalaşdırılma analizi, geriyə geri dönmə proqnozu və qalınlığın paylanması simulyasiyası üçün AutoForm və Dynaform proqram təminatından istifadə edir.

2. Kalıp Dizaynı

UG, CATIA və SolidWorks proqram təminatından istifadə edərək, səth dizaynını, istiqamətləndirmə, boşaltma və yerləşdirmə sistemlərini əhatə edən, material xüsusiyyətlərinə və avadanlıq parametrlərinə tam uyğun gələn tam 3D dizayn.

3. Material seçimi

- İşçi hissələri: Cr12MoV, SKD11, W6Mo5Cr4V2 (yüksək sərtlik, yüksək aşınma müqaviməti)

- Əsas gövdə: 45# polad, Q235 (yüksək möhkəmlik, yüksək sərtlik)

- Bələdçi dirəkləri və kolları: podşipnik polad, SUJ2 (sabit dəqiqlik)

4. Dəqiq emal

- Kobud emal: portal frezeleme, tel EDM

- Finish Emalı: Yüksək sürətli CNC (dəqiqlik ±0,01 mm), daşlama, cilalama

- Xüsusi emal: Elektrik axıdılması emal (EDM), elektrocilalama

- Səthin təmizlənməsi: Nitridləmə, xrom örtük, DLC örtük

5. Montaj və T0 sınaq qəlibi

Bütün hissələrin montajı və dəqiqlik sınağı başa çatdıqdan sonra sınaq qəlibləmə və ilk parça yoxlaması aparılır. Davamlı qəlib modifikasiyası və optimallaşdırılması sabit kütləvi istehsal əldə olunana qədər həyata keçirilir.

İnkişaf meylləri

1. Yüngülləşdirmə və İnteqrasiya Qəlibləşdirmə: Alüminium ərintiləri və yüksək möhkəmlikli poladdan istifadə edərək, çoxsaylı komponentlər vahid vahidə birləşdirilir və hissələrin və əlaqə nöqtələrinin sayını azaldır.

2. Termoformasiya və Hidroformasiya Texnologiyaları: Yüksək möhkəmlikli materiallara geniş şəkildə tətbiq edilən qəliblər 500-900 ℃ formalaşdırma temperaturlarına nail olmaqla qabaqcıl temperatur nəzarət sistemləri və yüksək temperatura davamlı materiallarla təchiz edilmişdir.

3. Ağıllı İstehsalat və Rəqəmsallaşma: Sensor şəbəkələrinin inteqrasiyası və rəqəmsal əkiz texnologiyanın birləşdirilməsi, virtual işə salınma, proqnozlaşdırıcı texniki xidmət və prosesin özünü optimallaşdırması əldə edilir.

4. Əlavəli İstehsal Tətbiqləri: 3D çap mürəkkəb soyuducu su kanalları və yüngül strukturların istehsalı üçün istifadə olunur, kif səmərəliliyini artırır və istehsal dövrlərini qısaldır.

5. Multi-Material Formalama Texnologiyası: Polad-alüminium və plastik-metal kompozit gövdə konstruksiyalarına uyğunlaşa bilən, çox materiallı formalaşdırmanın xüsusi ehtiyaclarına cavab verir.

Tez-tez verilən suallar

S1: Avtomobil Baqaj Qapağının Daxili Paneli Ştamplama Kalıbında adətən hansı materiallardan istifadə olunur?

A1: Kalıbın işçi hissəsi yüksək sərtlik və aşınma müqavimətini təmin etmək üçün əsasən yüksək karbonlu, yüksək xromlu alət poladdan (Cr12MoV, SKD11 kimi) və yüksək sürətli poladdan istifadə edir; baza hissəsi gücü təmin etmək üçün 45 polad və Q235 kimi struktur poladdan istifadə edir; bələdçi sütunlar və kollar daşıyıcı poladdan və ya SUJ2 istifadə edir. Kalıp materialının seçimi müxtəlif formalaşdırma materialları üçün tənzimlənəcək; məsələn, alüminium ərintilərini formalaşdırarkən, materialın yapışma əleyhinə və istilik keçiriciliyinə daha çox diqqət yetiriləcəkdir.

S2: Avtomobil Baqaj Qapağının Daxili Paneli Ştamplama Kalıbının istehsal dövrü nə qədərdir?

A2: Avtomobil baqajının daxili paneli üçün ştamplama kalıbı dizayndan təhvil verilənə qədər adətən 8-15 ay çəkir. Xüsusi dövr məhsulun mürəkkəbliyindən, material növündən, dəqiqlik tələblərindən və istehsal edən şirkətin texniki səviyyəsindən asılıdır. Yeni materiallardan istifadə edilən mürəkkəb bir parça qəlibləmə kalıpları və ya kalıplar daha uzun inkişaf dövrünə malik ola bilər.

Q3: Magistral daxili panelin formalaşma keyfiyyətini necə təmin etmək olar?

A3: Formalaşdırma keyfiyyətinin təmin edilməsi bir çox aspektlərdən nəzarət tələb edir: Birincisi, potensial formalaşma qüsurlarını proqnozlaşdırmaq üçün ilkin CAE simulyasiya təhlili; ikincisi, qəlib istehsalında dəqiqlik, adətən Ra0.4 və ya daha yüksək tələb olunan səthi bitirmə ilə; üçüncüsü, təzyiq, vuruş və yağlama daxil olmaqla, proses parametrlərinin optimallaşdırılması; dördüncü, formalaşma prosesini real vaxt rejimində izləmək üçün qabaqcıl monitorinq sistemlərinin tətbiqi; və beşincisi, ciddi xammalın yoxlanılması və prosesin sabitliyinə nəzarət.

S4: Kalıbın xidmət müddəti nədir?

A4: Materialdan və prosesdən asılı olaraq, Avtomobil Baqaj Qapağının Daxili Panel Ştamplama Kalıbının xidmət müddəti adətən 300.000 ilə 1.000.000 dövr arasındadır. Yüksək keyfiyyətli qəlib materiallarından və müvafiq istilik müalicəsi proseslərindən istifadə, düzgün qulluq ilə birlikdə qəlibin ömrünü əhəmiyyətli dərəcədə uzada bilər. Alüminium ərintisi formalaşdıran kalıpların xidmət müddəti ümumiyyətlə polad formalaşdırıcı kalıplardan daha uzundur.

S5: Müxtəlif materialların formalaşdırma tələblərinə necə cavab vermək olar?

A5: Kalıplar müxtəlif materiallar üçün xüsusi olaraq hazırlanmalıdır. Məsələn, polad formalaşdırmaq daha çox formalaşdırma qüvvəsi və daha yaxşı yağlama tələb edir; alüminium ərintilərinin formalaşdırılması materialın yapışma və istilik keçiriciliyinin nəzərə alınmasını tələb edir; və yüksək möhkəmlikli poladın formalaşdırılması daha çox geri çəkilmə kompensasiyası tələb edir. Kalıbın formasını, proses parametrlərini və səth müalicəsini tənzimləməklə müxtəlif materialların formalaşma xüsusiyyətləri uyğunlaşdırıla bilər.
