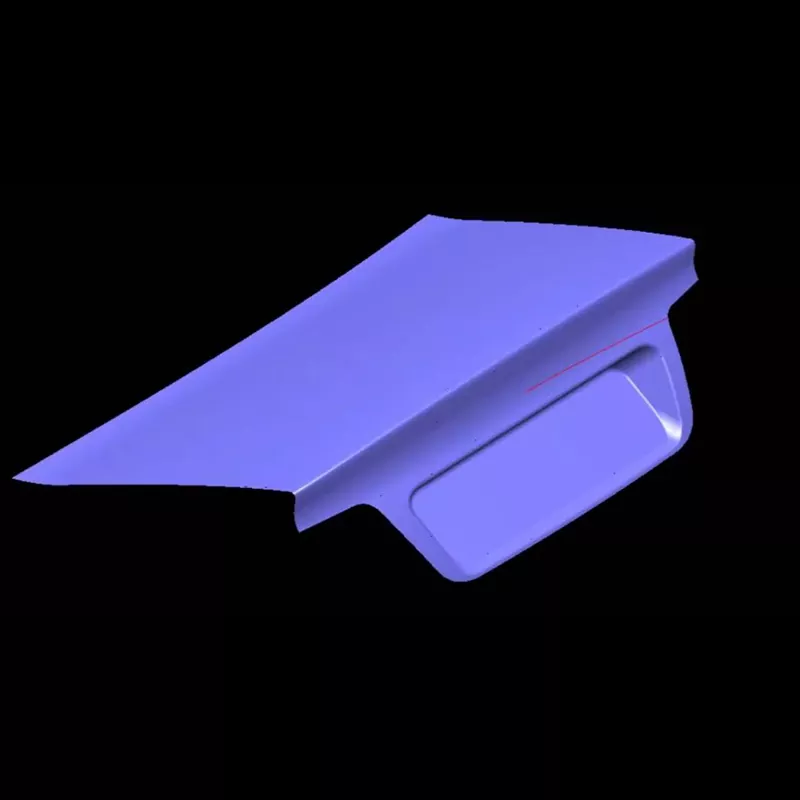

Avtomobil Baqaj Qapağı Xarici Panel Ştamplama Kalıbı

SIKAIDA Avtomobil Baqaj Qapağının Xarici Paneli Ştamplama Kalıbı xüsusi olaraq metal baqaj qapağının xarici panel komponentlərinin istehsalı üçün nəzərdə tutulmuş böyük, yüksək dəqiqlikli avadanlıq parçasıdır. Soyuq yayılmış polad və alüminium ərintiləri kimi materiallardan istifadə edərək, çoxsahəli texnologiyaları birləşdirərək və SIKAIDA-nın peşəkar istehsal imkanlarını nümayiş etdirərək qabaqcıl ştamplama prosesləri vasitəsilə mürəkkəb əyri səthlər əmələ gətirir.

Əsas Məhsul Xüsusiyyətləri:

1. Böyük Əyri Səthin Formalaşdırılması: Çat və qırışlar kimi qüsurların qarşısını almaq üçün dəqiq əyrilik nəzarəti və material axını ehtiyatı ilə, ölçüsü 800 mm × 600 mm-dən çox olan mürəkkəb ikiqat əyri magistral qapaq xarici panelləri üçün uyğundur.

2. Yüksək Dəqiqlik və Yüksək Parlaqlıq Tələbləri: Səthlər güzgü kimi cilalanma (Ra≤0.4μm) əldə edir, cızıq və cızıqlardan azaddır; ştamplama parametrlərinə ciddi nəzarət avtomobil səviyyəli görünüş standartlarına cavab verən qüsursuz səthi təmin edir.

3. Mürəkkəb həndəsi konstruksiyalara uyğunlaşma: Bizim Avtomobil Baqaj Qapağının Xarici Paneli Ştamplama Kalıbımız bütün hissələrdə vahid formalaşmanı təmin etmək üçün optimallaşdırılmış proses əlavə səthləri, çəkmə qabırğaları və havalandırma sistemləri ilə magistralın xarici panellərinin müxtəlif həndəsi xüsusiyyətlərinə uyğunlaşır.

4. Dəqiq Bələdçi və Balanslaşdırma Sistemi: Yüksək dəqiqlikli istiqamətləndirici və balanslaşdırıcı cihazla təchiz olunmuş, yuxarı və aşağı kalıpların koaksiallığı ≤0,02 mm-dir, vahid ştamplama boşluğunu təmin edir və buruqların və hissələrdə lokallaşdırılmış həddindən artıq incəliyin qarşısını alır.

5. Təkmil Yağlama və Kalıplama Sistemi: Mərkəzləşdirilmiş yağlama sistemi sürtünmə və aşınmanı azaldır; pnevmatik və hidravlik qəlibləmə mexanizmləri deformasiya və cızıqlar olmadan hamar deformasiyanı təmin edir.

Məhsulun Tətbiq Ssenariləri

Sedan, SUV və MPV kimi minik avtomobilləri üçün baqaj qapaqlarının istehsalı üçün uyğundur. Avtomobilin növünə görə üç kateqoriyaya bölünür:

1. İqtisadiyyat: Xərclərə, sadələşdirilmiş struktura və kütləvi istehsal üçün uyğunluğa diqqət yetirir.

2. Mid-to-High-End: Yüksək dəqiqlikli formalaşdırma və cilalama sistemi ilə təchiz olunmuş incə görünüşə nail olur.

3. Yeni Enerji: Yüngül dizayn, alüminium ərintiləri kimi yeni materialların emalı üçün uyğundur.

İstehsal prosesi

1. Məhsulun Təhlili və Proses Simulyasiyası

Avtomobil Baqaj Qapağının Xarici Paneli Stamping Die, formalaşma qüsurlarını proqnozlaşdırmaq, prosesləri və qəlib strukturlarını optimallaşdırmaq və dizaynın rasionallığını təmin etmək üçün peşəkar proqram simulyasiya analizindən istifadə edir.

2. Kalıp Dizaynı

Bütün dizayn prosesi emal, montaj və texniki xidmət nəzərə alınmaqla, 3D dizayn proqram təminatından istifadə etməklə tamamlanır, tam təsvirlər və BOM siyahısı çıxarılır.

3. Material seçimi

- Kalıp bazası: 45# polad və ya 42CrMo, möhkəmlik və möhkəmliyi təmin etmək üçün istiliklə işlənmişdir.

- İşləyən hissələr: Cr12MoV, SKD11 və digər alət poladları, istilik müalicəsindən sonra HRC48-52 sərtliyə malikdir və əla aşınma müqaviməti təklif edir.

- Bələdçi sütunlar və kollar: Polad və ya yüksək karbonlu xrom polad, yüksək sərtlik və yüksək aşınma müqavimətini təmin edir.

4. Dəqiq emal

Kobud emal, emal ehtiyatını bitirməyə imkan verir; bitirmə emal dəqiqliyi və səthin işlənməsini təmin edir. Güzgü və aşınma müqavimətini təmin etmək üçün səthlər cilalanmış və sərt xromla örtülmüşdür.

5. Quraşdırma və Sazlama (T0 Sınaq Kalıplama)

Standart hissələri yığın və sızdırmazlığı yoxlayın. Dəqiqliyi və sabitliyi yoxlamaq üçün sınaq möhürünü həyata keçirin. Parametrləri optimallaşdırın və hazır hissənin standartlara cavab verməsini təmin etmək üçün qəlibi tənzimləyin.

İnkişaf meylləri

Yüngül materiallara uyğunlaşma, ağıllı və rəqəmsal istehsalı təşviq etmək, dəqiq inteqrasiya edilmiş qəliblərə nail olmaq, əlavə istehsal texnologiyasını tətbiq etmək və yaşıl istehsal konsepsiyalarını tətbiq etmək.

Tez-tez verilən suallar

S1: Avtomobil Baqaj Qapağının Xarici Panel Ştamplama Kalıbında adətən hansı materiallardan istifadə olunur?

A1: Kalıp bazası adətən karbon struktur poladdan və ya 45# polad və 42CrMo kimi yüngül lehimli struktur poladdan istifadə edir. İşçi səth Cr12MoV və SKD11 kimi yüksək karbonlu, yüksək xromlu alət poladdan istifadə edir. Bələdçi sütunlar və kollar daşıyıcı poladdan və ya yüksək karbonlu xromlu poladdan hazırlanır. Bütün materiallar tələb olunan sərtliyə, möhkəmliyə və aşınma müqavimətinə nail olmaq üçün müvafiq istilik müalicəsindən keçməlidir.

S2: Avtomobil Baqaj Qapağının Xarici Panel Ştamplama Kalıbının istehsal dövrü nə qədərdir?

A2: Avtomobil magistralının xarici panelləri üçün ştamplama kalıplarının inkişaf dövrü məhsulun mürəkkəbliyindən, texniki tələblərdən və müştəri ehtiyaclarından asılı olaraq adətən 8-15 aydır. Dizayn mərhələsi 2-3 ay, istehsal mərhələsi 4-6 ay, montaj, sazlama və sınaq qəlibləmə mərhələsi isə 2-3 ay tələb edir. Bütün proses kütləvi istehsal tələblərinə cavab vermək üçün təkrarlanan optimallaşdırmanın bir neçə raundunu tələb edir.

Q3: Magistralın xarici panelinin görünüş keyfiyyətini necə təmin etmək olar?

A3: Görünüş keyfiyyətinin təmin edilməsi bir neçə mərhələdə nəzarət tələb edir: Birincisi, kalıp səthi güzgü səviyyəsində cilalama standartlarına cavab verməlidir (Ra≤0.4μm); ikincisi, ştamplama prosesində yağlama, boş tutucu qüvvə və ştamplama qüvvəsi ciddi şəkildə nəzarət edilməlidir; üçüncüsü, səth qüsurlarının qarşısını almaq üçün müvafiq material seçimi lazımdır; və dördüncü, cızıqların qarşısını almaq üçün ağlabatan sökmə üsulu tələb olunur. Bundan əlavə, görünüş keyfiyyətini və korroziyaya davamlılığı yaxşılaşdırmaq üçün sərt xrom örtük və rəngləmə kimi səth müalicəsi lazımdır.
