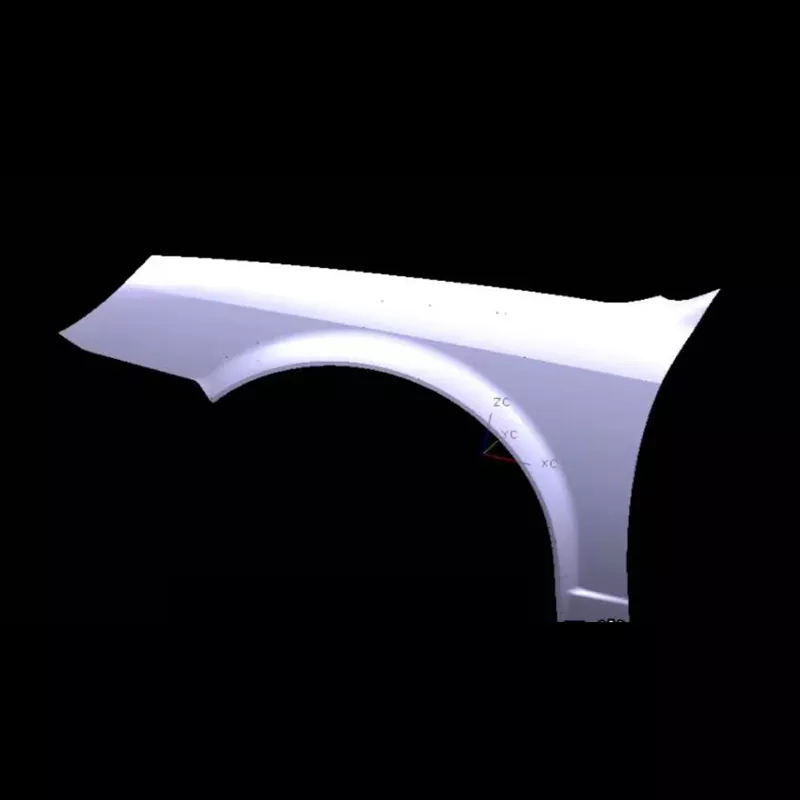

Avtomobil Sol Qanquru Ştamplama Kalıbı

SIKAIDA-nın Avtomobil Sol Qanaq Ştamplama Kalıbı mürəkkəb əyri səthlərin və kənar bantların formalaşmasını tələb edən sol qanad panellərini möhürləmək üçün istifadə edilən böyük, yüksək dəqiqlikli kalıpdır. Çində aparıcı avtomobil ştamplama kalıp istehsalçısı olaraq, SIKAIDA geniş R&D və istehsal təcrübəsinə, aparıcı məhsul texnologiyasına malikdir və qlobal avtomobil istehsalçılarına etibarlı kalıp həlləri təqdim edir.

Məhsul Təfərrüatları

1. Böyük və Mürəkkəb Quruluş

Bu Avtomobil Sol Fender Ştamplama Kalıbı böyük ölçülərə malikdir (uzunluğu 800 mm-dən və eni 500 mm-dən çox), mürəkkəb səthlərə malikdir, müxtəlif əyri səthlərin formalaşmasını və kənar bantlama xüsusiyyətlərini tələb edir, son dərəcə yüksək dəqiqlik tələb edir. SIKAIDA qabaqcıl dizaynı və emal texnologiyası ilə müxtəlif avtomobil modellərinin üslub ehtiyaclarına mükəmməl uyğunlaşa bilir.

2. Yüksək dəqiqlik və yüksək parlaqlıq tələbləri

Sol qanad açıq səthdir və səth qüsurlarından azad olmalıdır; buna görə də, kalıbın səthinin pürüzlülüyü Ra0.4-dən aşağı olmalıdır. SIKAIDA, möhürlənmiş hissələrin dəqiqliyini və görünüş keyfiyyətini təmin etmək üçün istehsalın hər bir mərhələsinə ciddi şəkildə nəzarət edir.

3. Kompleks Formalaşdırma Prosesi

Avtomobil Sol Çamurluq Ştamplama Kalıbı rəsm, kəsmə və zımbalama kimi bir çox prosesləri birləşdirir və bir mərhələli rəsm və hidroformasiya prosesləri ilə uyğun gəlir. SIKAIDA xərcləri effektiv şəkildə azaltmaq və səmərəliliyi artırmaq üçün proses planını optimallaşdırır.

4. Kompleks Formalama Sistemi

Sol qanadın mənfi bucağı və altdan kəsilmiş quruluşu üçün matris, qüsurların əmələ gəlməsinin qarşısını almaq və məhsuldarlığı yaxşılaşdırmaq üçün sürgülər və takozlar kimi mürəkkəb mexanizmlərlə təchiz edilmişdir, ağlabatan bir çəkmə muncuq və havalandırma sistemi ilə birləşdirilmişdir.

5. Dəqiq istiqamətləndirmə və yerləşdirmə sistemi

Yüksək dəqiqlikli istiqamətləndirici komponentlər yuxarı və aşağı kalıpların dəqiq hizalanmasını təmin edir və mürəkkəb yerləşdirmə cihazı təbəqə metalın dəqiq yerləşdirilməsini təmin edir, ştamplama dəqiqliyini və kalıp ömrünü artırır.

Məhsulun Xüsusiyyətləri və Tətbiqləri

Bu Avtomobil Sol Çamurluq Ştamplama Kalıbı aerodinamik cəhətdən sadələşdirilmiş formalar istehsal edən müxtəlif avtomobil sol qanadlarının istehsalı üçün uyğundur. Polad və alüminium ərintiləri kimi müxtəlif materiallarla uyğun gəlir. Peşəkar təchizatçı kimi SIKAIDA müxtəlif avtomobil modellərinin ehtiyaclarını ödəmək üçün fərdiləşdirilmiş xidmətlər təklif edir.

İstehsal prosesinin təqdimatı

1. Məhsulun Təhlili və CAE Simulyasiyası

CAE simulyasiyası krekinq və qırış kimi qüsurları proqnozlaşdırmaq və aradan qaldırmaq, qəlib dizaynı və istehsalının keyfiyyətini təmin etmək üçün AutoForm kimi proqram təminatından istifadə etməklə həyata keçirilir.

2. Kalıp Dizaynı

Tam 3D dizayn komponent detallarını dəqiqləşdirmək üçün UG və CATIA proqram təminatından istifadə etməklə həyata keçirilir, ağlabatan qəlib strukturu və etibarlı əməliyyat təmin edilir.

3. Material seçimi

Automotive Left Fender Stamping Die bazası 45 polad və 42CrMo kimi yüksək keyfiyyətli poladlardan hazırlanır, işçi hissələr isə yüksək sərtlik və yüksək aşınma müqavimətini təmin edən Cr12MoV kimi xüsusi çeliklərdən istifadə edir, uzunmüddətli yüksək intensivlikli ştamplama üçün uyğundur.

4. Dəqiq emal

Kobudlaşdırma, yüksək sürətli CNC bitirmə, məftil kəsmə və incə cilalama daxil olmaqla, xüsusi emal prosesləri, söndürmə və istiləşmə ilə birlikdə (sərtlik HRC48-52) dəqiqlik və səth pürüzlülük tələblərinə cavab verir.

5. Quraşdırma və Sazlama (T0 Sınaq Kalıplama)

Quraşdırıldıqdan sonra qəlib maşında sınaqdan keçirilir. Proses parametrləri dəfələrlə tənzimlənir və möhürlənmiş hissələrin ixtisaslı olmasını və kalıbın birbaşa kütləvi istehsalını təmin etmək üçün qəlib optimallaşdırılır.

İnkişaf meylləri:

1. Ultra Yüngül İnteqrasiya edilmiş Kalıplama

Sol qanad daha böyük ölçülərə və inteqrasiya olunmuş dizaynlara doğru inkişaf edir. SIKAIDA yüksək möhkəmlik və yüngül çəki tələblərinə uyğun qəliblər hazırlamaq üçün isti formalaşdırma kimi qabaqcıl proseslərdən istifadə edir.

2. İntellektasiya və Rəqəmsallaşma

Sensorlar real vaxt rejimində monitorinq üçün avtomobilin sol qanadının ştamplama qəlibinə quraşdırılmışdır. Rəqəmsal əkiz texnologiyası ilə birlikdə virtual sazlama əldə edilir, inkişaf dövrünü qısaldır və sınaq qəliblərinin müvəffəqiyyət dərəcəsini artırır.

3. Çox Materiallı və Kompozit Kalıplama

Alüminium ərintiləri və karbon lifi kimi yeni materiallara uyğunlaşaraq, müxtəlif bazar tələblərinə cavab vermək üçün müvafiq kompozit qəlibləmə prosesləri və qəliblər hazırlanır.

4. Əlavəli İstehsal Tətbiqləri

Mürəkkəb qəlib komponentlərinin istehsalı üçün 3D çap texnologiyasından istifadə qəlib performansını artırır, istehsal dövrlərini qısaldır və mürəkkəb strukturların istehsalının üstünlüklərini vurğulayır.

SIKAIDA-nın Avtomobil Sol Çamurluğunun Ştamplama Kalıbı avtomobil kuzov paneli qəlibinin tipik nümunəsidir. Onun 8-15 aylıq inkişaf dövrü və yüksək qiyməti şirkətin gücünü vurğulayır. Çində peşəkar istehsalçı və təchizatçı kimi SIKAIDA sənaye tendensiyaları ilə ayaqlaşacaq, məhsullarını davamlı olaraq optimallaşdıracaq və qlobal müştərilərə yüksək keyfiyyətli qəlib həlləri təqdim edəcək.

Tez-tez verilən suallar

S1: Avtomobil sol qanadının ştamplama kalıplarında adətən hansı materiallardan istifadə olunur?

A1: Kalıp bazası adətən yüksək keyfiyyətli karbon konstruksiya poladdan (məsələn, 45 polad) və ya lehimli struktur poladdan (məsələn, 42CrMo) istifadə edir. İşləyən hissələr (profillər, kəsici kənarlar) yüksək sərtlik, yüksək aşınma müqaviməti və yaxşı möhkəmlik təmin etmək üçün yüksək karbonlu, yüksək xromlu alət poladdan (məsələn, Cr12MoV, SKD11) və ya toz metallurgiya poladından (məsələn, CPM-D2) istifadə edir.

S2: Avtomobilin sol qanadının ştamplama kalıpları üçün istehsal dövrü nə qədərdir?

A2: Avtomobillərin sol qanadları üçün ştamplama kalıplarının inkişaf dövrü uzundur (adətən 8-15 ay) və dəyəri yüksəkdir (milyonlarla on milyonlarla RMB-ə çatır), bu onu kalıp istehsal edən şirkətlərin hərtərəfli gücünü ölçmək üçün əsas meyar halına gətirir. Avtomobillər kəşfiyyat, elektrikləşdirmə və yüngülləşdirmə istiqamətində inkişaf etdikcə, onların kalıplarına texniki tələblər artmağa davam edəcək.
