Avtomobil Sol Qapısının Xarici Paneli Ştamplama Kalıbı

SIKAIDA Avtomobil Sol Qapısının Xarici Panelinin Ştamplama Kalıbı, sol ön qapının xarici panelinin möhürlənməsi və formalaşdırılması üçün xüsusi olaraq hazırlanmış irimiqyaslı, yüksək dəqiqlikli qəlib sistemidir. Onun istehsal səviyyəsi avtomobil ştamplama kalıpları üçün əsas meyardır. Bu inteqrasiya olunmuş sistem çoxlu proseslər vasitəsilə xarici panelin dəqiq formalaşdırılmasına nail olmaqla dəqiq emal olunur. Avtomobil modelinin tələblərinə əsasən zavodlara fərdi həllər təqdim edilə bilər.

Məhsulun Ətraflı Xüsusiyyətləri

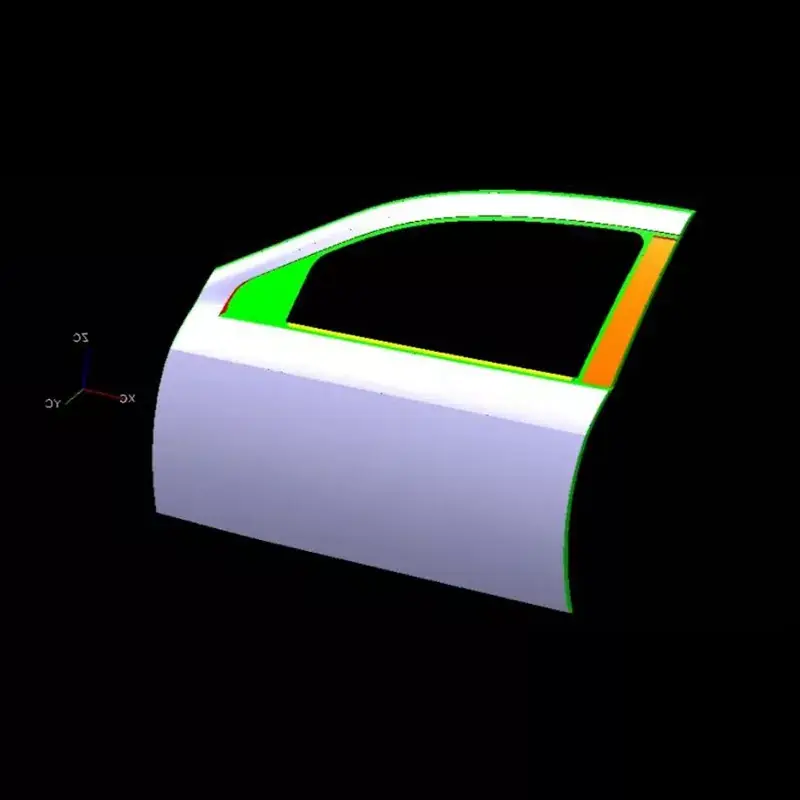

1. Böyük və Mürəkkəb Quruluş: Sol ön qapının xarici paneli ölçüsü 1,5 metrdən çoxdur və mürəkkəb formaya malikdir. SIKAIDA qəlibləri müxtəlif mürəkkəb strukturları dəqiq şəkildə formalaşdırmalıdır. CAE simulyasiyasının optimallaşdırılması vasitəsilə sabit formalaşdırma və dəqiqlik təmin edilir.

2. Yüksək Dəqiqlik və Yüksək Parlaqlıq Tələbləri: Sol ön qapının xarici panelinin səthi qüsursuz olmalıdır. SIKAIDA Avtomobil Sol Qapısının Xarici Paneli Ştamplama Kalıbı ştamplama deformasiyasının qarşısını almaq və hissələrin dəqiqliyini təmin etmək üçün yüksək möhkəm materiallardan istifadə etməklə güzgü səviyyəsində cilalama dəqiqliyinə (Ra dəyəri ≤ 0,4μm) nail olur.

3. Çox prosesli inteqrasiya olunmuş qəlibləmə: Çox prosesli davamlı qəlibləmə prosesindən istifadə edərək, SIKAIDA Avtomobil Sol Ön Qapısının Xarici Paneli Ştamplama Kalıbı istiqamətləndirici və boşaltma sistemlərini birləşdirir, dəqiq proses əlaqələrini təmin edir, səmərəliliyi artırır və qüsurları azaldır.

4. Dəqiq Bələdçi və Balanslaşdırma Sistemi: Ştamplama zamanı əyilmə və geri sıçrama məsələlərini həll edən qəlib vahid gərginliyi təmin etmək və məhsul məhsuldarlığını yaxşılaşdırmaq üçün yüksək dəqiqlikli istiqamətləndirici və balanslaşdırma sistemi ilə təchiz edilmişdir.

5. Kompleks Soyutma və Egzoz Sistemi: Quraşdırılmış uyğun soyuducu su kanalları qəlibləmə temperaturuna nəzarət edir, egzoz sistemi isə qəlibləmə keyfiyyətini təmin edərək havanın durğunluğunun qarşısını alır.

Məhsulun Xüsusiyyətləri və Tətbiqləri

Bu qəlib sedan və SUV kimi minik avtomobilləri üçün xarici panellərin istehsalı, aerodinamik və montaj tələblərinə cavab verən xarici panellərin istehsalı üçün uyğundur. Çində peşəkar bir istehsalçı olaraq, SIKAIDA Avtomobil Sol Qapı Xarici Panel Ştamplama Kalıbı həm ölkə daxilində, həm də beynəlxalq səviyyədə müştərilər tərəfindən tanınıb.

İstehsal prosesinin təqdimatı

1. Məhsulun təhlili və CAE simulyasiyası: qəlibləmə problemlərini proqnozlaşdırmaq və proses parametrlərini optimallaşdırmaq üçün peşəkar proqram təminatından istifadə edərək CAE simulyasiyasından istifadə edilir.

2. Kalıp Dizaynı: Tam 3D dizayn həm material xüsusiyyətləri, həm də qəlibləmə tələbləri nəzərə alınmaqla UG və CATIA proqramlarından istifadə etməklə həyata keçirilir.

3. Material seçimi: Avtomobil Sol Ön Qapısının Xarici Panel Ştamplama Kalıbının ömrünü və dayanıqlığını təmin etmək üçün əsas sahələrdə istifadə olunan yüksək aşınmaya davamlı qəlib poladı (istilikdən sonra HRC48-52) ilə qəlib bazası üçün yüksək möhkəm poladdan istifadə olunur.

4. Dəqiq emal: Kobud və incə emal, xüsusi emal və güzgü cilalama qəlib dəqiqliyini və səth keyfiyyətini təmin edir.

5. Montaj və Sazlama (T0 Sınaq Kalıplama): Komponent yığıldıqdan sonra sınaq qəlibləmə həyata keçirilir. Sazlamanın çoxsaylı T0-T3 iterasiyası kalıbın sabitliyini və məhsulun keyfiyyətini təmin edir, peşəkar komandaya çatdırılma dövrünü qısaltmağa imkan verir.

İnkişaf meylləri

1. Ultra-Böyük İnteqrasiya edilmiş Kalıplama: Avtomobil xarici panelləri inteqrasiya olunmuş qəliblənməyə meyllidir. SIKAIDA 2000 tondan çox olan böyük ştamplama avadanlığına uyğunlaşmaq üçün qəlib dizaynını optimallaşdırır.

2. Yüngül Texnologiya: Yüksək möhkəmlikli polad və alüminium ərintiləri kimi yüngül materiallara uyğunlaşma, qəlibləmə keyfiyyətini təmin etmək üçün dizayn və prosesləri optimallaşdırmaq.

3. Ağıllı İstehsalat və Rəqəmsallaşma: Avtomobil Sol Qapısının Xarici Panelinin Ştamplama Kalıbının ağıllı monitorinqinə və virtual sazlanmasına nail olmaq üçün sensor, rəqəmsal əkiz və IoT texnologiyalarının inteqrasiyası, inkişaf dövrünü qısaldır.

4. Additive Manufacturing (3D Printing) Tətbiqləri: Mürəkkəb hissələrin istehsalı üçün birbaşa metal 3D çap texnologiyasından istifadə, səmərəliliyi artırmaq, dövrləri qısaltmaq və ənənəvi istehsalın məhdudiyyətlərini aşmaq.

SIKAIDA, Avtomobil Sol Ön Qapı Xarici Panel Ştamplama Kalıbı sənayesində bir meyar, Çində peşəkar təchizatçı və istehsalçıdır. Onun inkişaf dövrü 8-15 aydır, xərcləri milyonlarla on milyonlarla yuana qədər dəyişir. Gələcəkdə SIKAIDA avtomobil sənayesinin inkişaf tendensiyalarına uyğunlaşaraq və daha da yaxşı qəlib həlləri təqdim edərək yeniliklər etməyə davam edəcək.

Tez-tez verilən suallar

S1: Avtomobil Sol Qapısının Xarici Paneli Ştamplama Kalıbı üçün adətən hansı materiallardan istifadə olunur?

A1: Kalıp bazası adətən tökmə poladdan (HT300, QT450 kimi) və ya standart poladdan (məsələn, 45 polad, Cr12MoV) hazırlanır. Profil, zımba və kalıp kimi əsas komponentlər yüksək aşınmaya davamlı poladdan (SKD11, Cr12MoV, DC53 və s.) istifadə edir və istilik müalicəsindən sonra HRC48-52 sərtliyinə nail olur.

S2: Avtomobil Sol Qapısının Xarici Paneli üçün ştamplama kalıbının istehsal dövrü nə qədərdir?

A2: Avtomobilin Sol Qapısının Xarici Paneli Ştamplama Kalıbı texnologiya, təcrübə və sənətkarlığın kulminasiya nöqtəsidir. O, mexaniki dizaynı, materialşünaslığı, plastiklik mexanikasını və dəqiq istehsalı birləşdirir, kalıp istehsalı sənayesinin "tac cəvahiratını" təmsil edir. Onun inkişaf dövrü uzundur (adətən 8-15 ay) və dəyəri yüksəkdir (milyonlarla on milyonlarla RMB-ə çatır ki, bu da onu kalıp istehsal edən şirkətin hərtərəfli gücünü ölçmək üçün əsas meyar halına gətirir. Avtomobillər kəşfiyyata, elektrikləşdirməyə və yüngülləşdirməyə doğru inkişaf etdikcə, onların kalıp hazırlama prosesləri üçün texniki tələblər artmağa davam edəcək.
